Высоконадёжные электрические соединители для авиакосмической и оборонной техники

Надежность, подтверждённая опытом:

электрические соединители АО «ТЕСТПРИБОР»

Современная радиоэлектронная аппаратура (РЭА), применяемая в ответственных областях промышленности, таких как авиационно-космическая, оборонный комплекс, предъявляет высокие требования к надежности и техническим характеристикам электронных компонентов. Одними из ключевых звеньев в этой цепи являются электронные соединители, обеспечивающие межблочную и внутриблочную коммутацию. От бесперебойной работы соединителей в условиях ударов вибраций, перепадов температур и других экстремальных воздействий, напрямую зависит функционирование всей системы. В данном контексте особый интерес представляет продукция компании АО «ТЕСТПРИБОР», которая осуществляет поставки широкого ассортимента высоконадежных соединителей. В данной статье будут рассмотрены серии ОНЦ-БС РБ/ОНц-БС РБ, ОНЦ-БМ РБ, СНЦ127 РБ, ОНП-ЖИ-8(Э) РБ, МР1 РБ, РС РБ, РПС1 РБ.

Качество и высокая степень надежности компонентов для использования в ответственной технике подтверждены строгим соответствием требованиям отраслевого стандарта ОСТ В 11 0121. Все соединители АО «ТЕСТПРИБОР» прошли полный цикл предусмотренных квалификационных испытаний, включая воздействие климатических факторов, механических нагрузок (вибраций, ударов) и проверку электрических параметров. Успешное прохождение испытаний служит официальным подтверждением того, что изделия обладают необходимым запасом прочности и долговечности, отвечая жестким критериям отечественной промышленности.

Компоненты активно применяются в различных отраслях промышленности, где важна безотказная работа оборудования в сложных условиях.

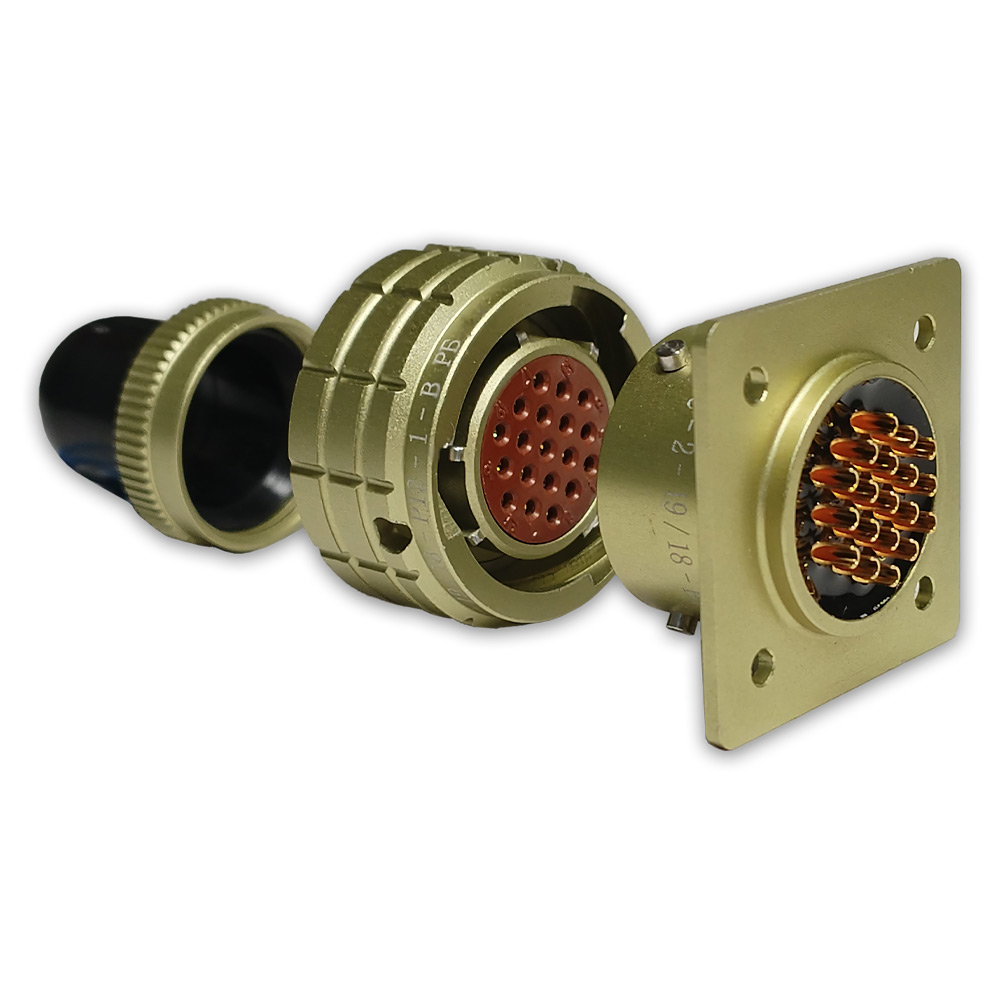

Цилиндрические соединители с байонетным сочленением

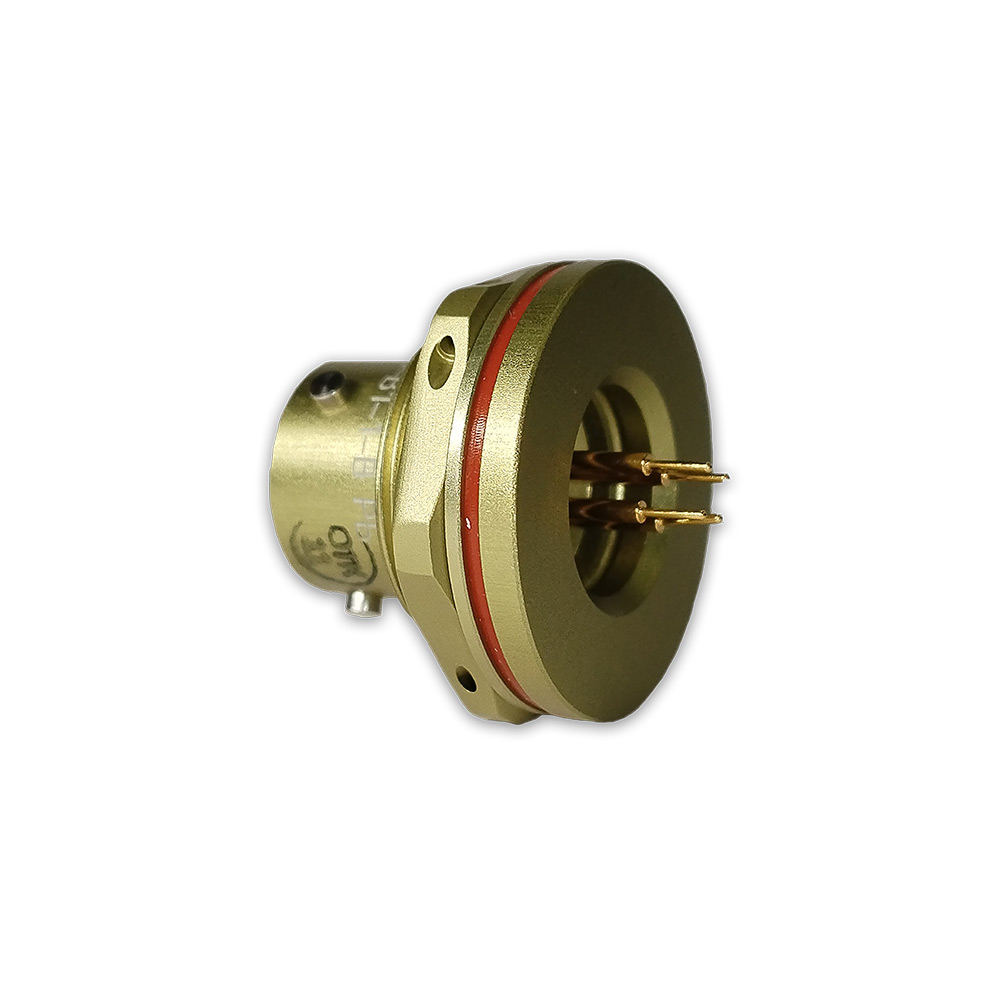

ОНЦ-БС, ОНц-БС: Соединители предназначены для соединения печатных плат и блоков в электронных устройствах. Отличаются повышенной механической прочностью и устойчивостью к вибрациям.

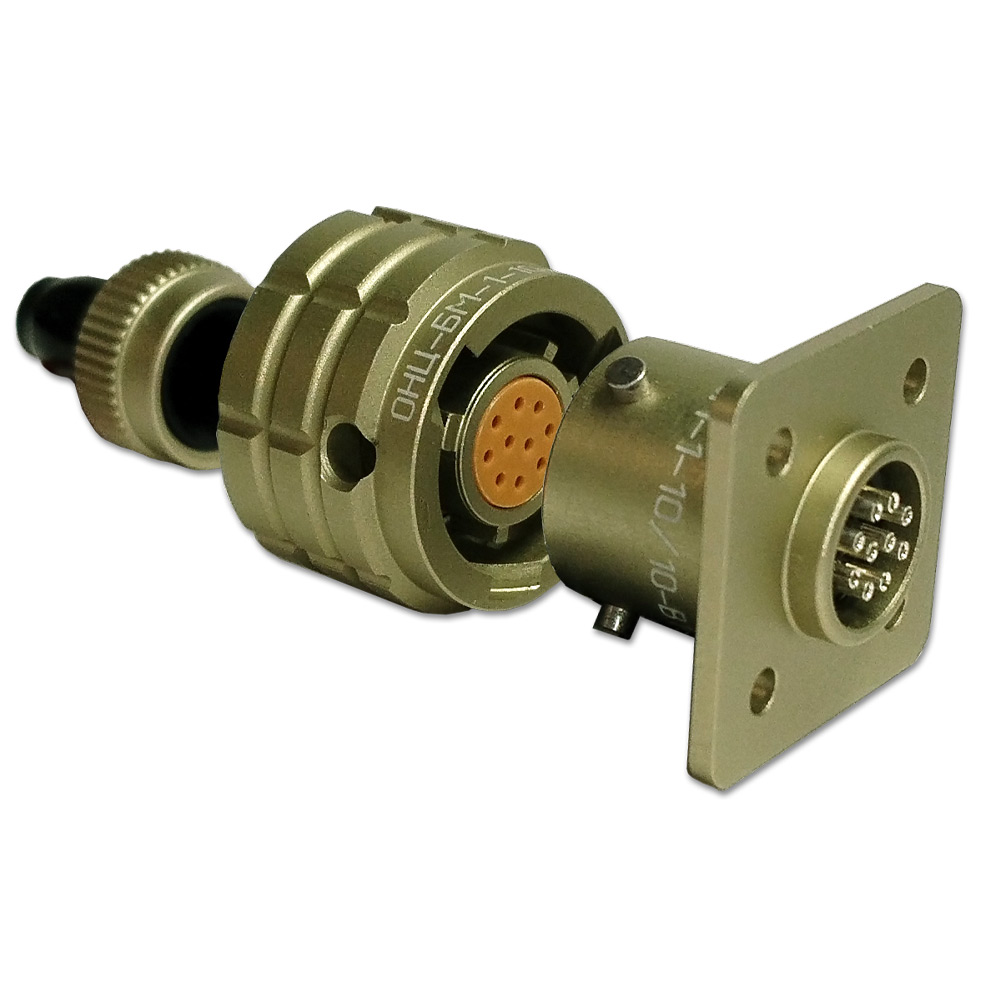

ОНЦ-БМ: Соединители данного типа применяются для межблочного соединения в радиоэлектронной аппаратуре, а также для подключения внешних устройств. Характеризуются высокой плотностью контактов, малым весом и габаритами.

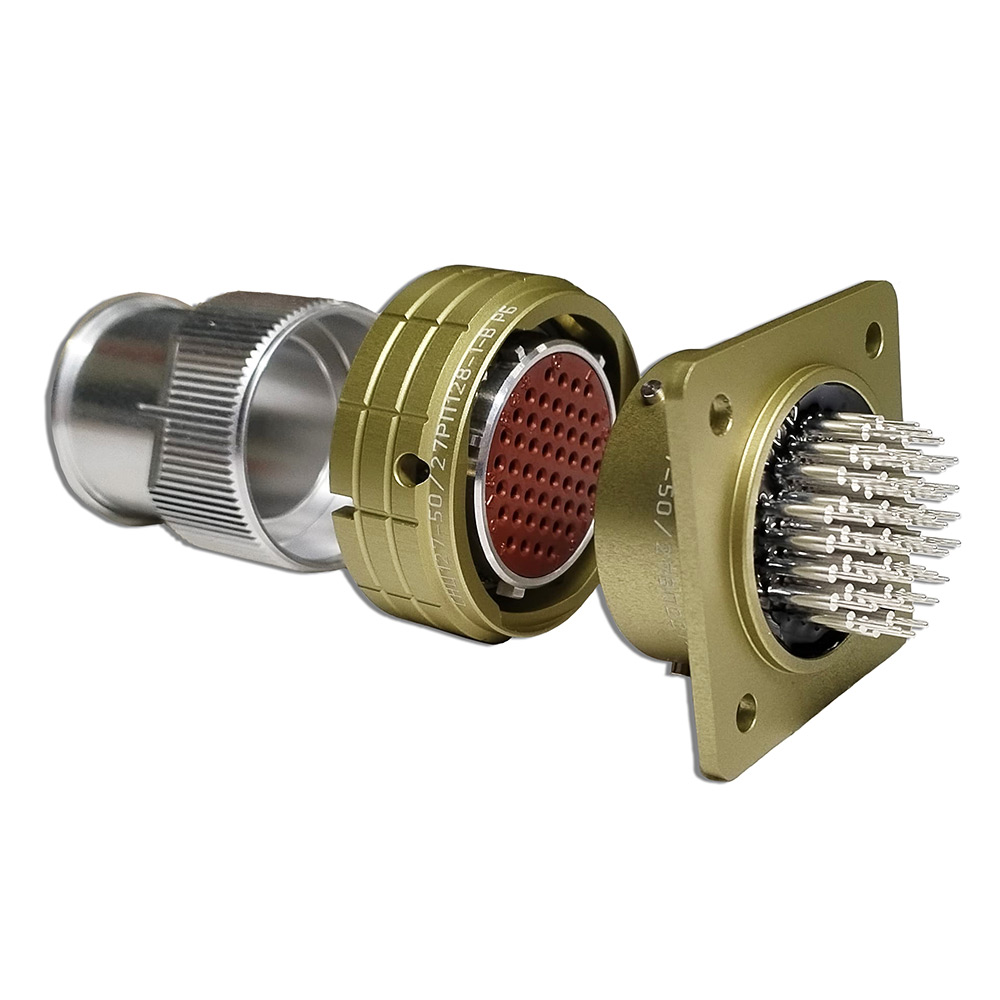

СНЦ127: Соединители используются в цепях постоянного, переменного и импульсного тока. Имеют экранирование и обладают высокой степенью защиты от воздействия окружающей среды, что делает их подходящими для применения в жестких условиях эксплуатации.

Преимущества и технические особенности:

• Быстрота и надежность байонетного соединения
• Шпоночная поляризация, исключающая ошибки подключения
• Механическая прочность
• Эффективное экранирование (для типов с токопроводным покрытием СНЦ127)
• Герметичная вилка
• Рабочий температурный диапазон -60°C до +105°C
• Механическая долговечность до 250 циклов
• Токовая нагрузка до 7 А на контакт

Цилиндрические соединители с резьбовым сочленением

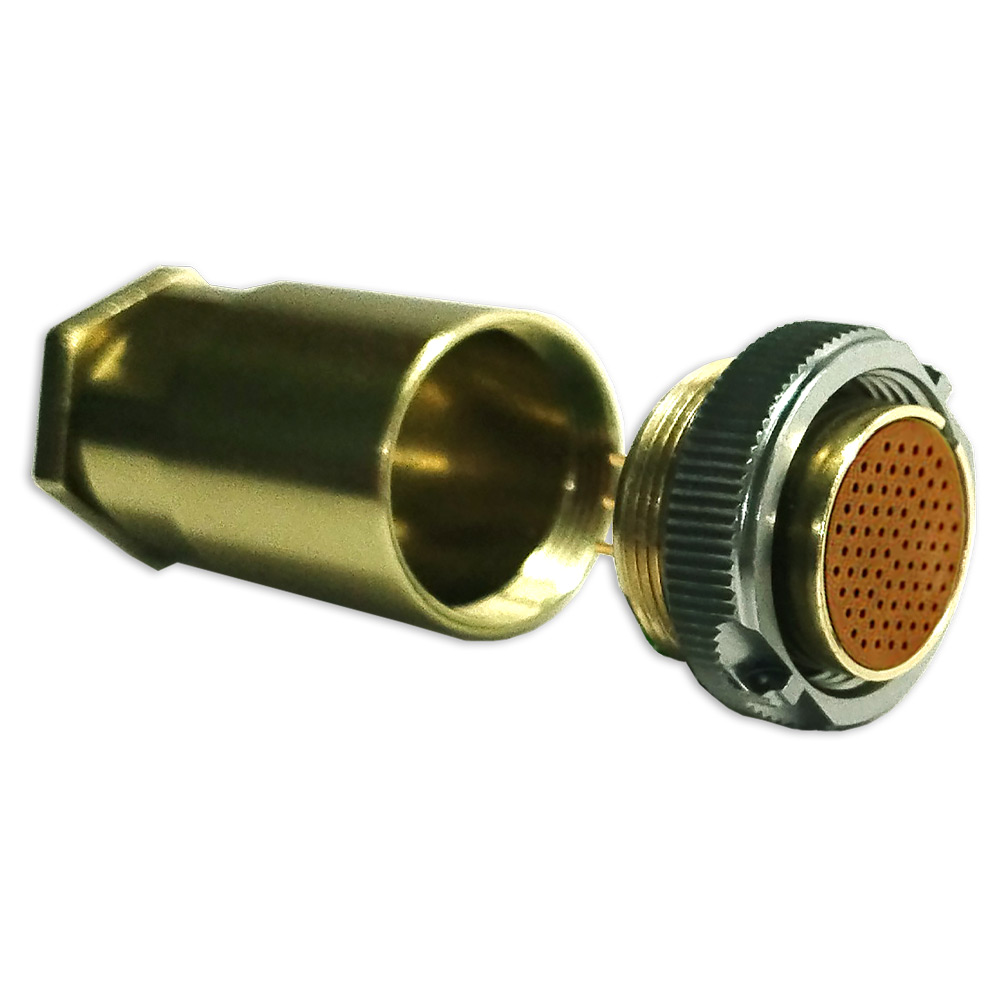

РС – Широко распространенный тип соединителей, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре и приборах общего назначения. Они используются для подключения кабелей и проводов, обеспечивая надежный электрический контакт.

МР1 – Применяются в компактных электронных устройствах и приборах, где требуются небольшие размеры и высокая плотность монтажа.

Преимущества и технические особенности:

• Надежное резьбовое соединение, исключающее самоотвинчивание
• Эффективное экранирование (для типов с токопроводным покрытием)
• Герметичное исполнение (для РСГ и М1)
• Температурный диапазон от -60°C до +105°C
• Токовая нагрузка до 4 А на контакт

Прямоугольные соединители

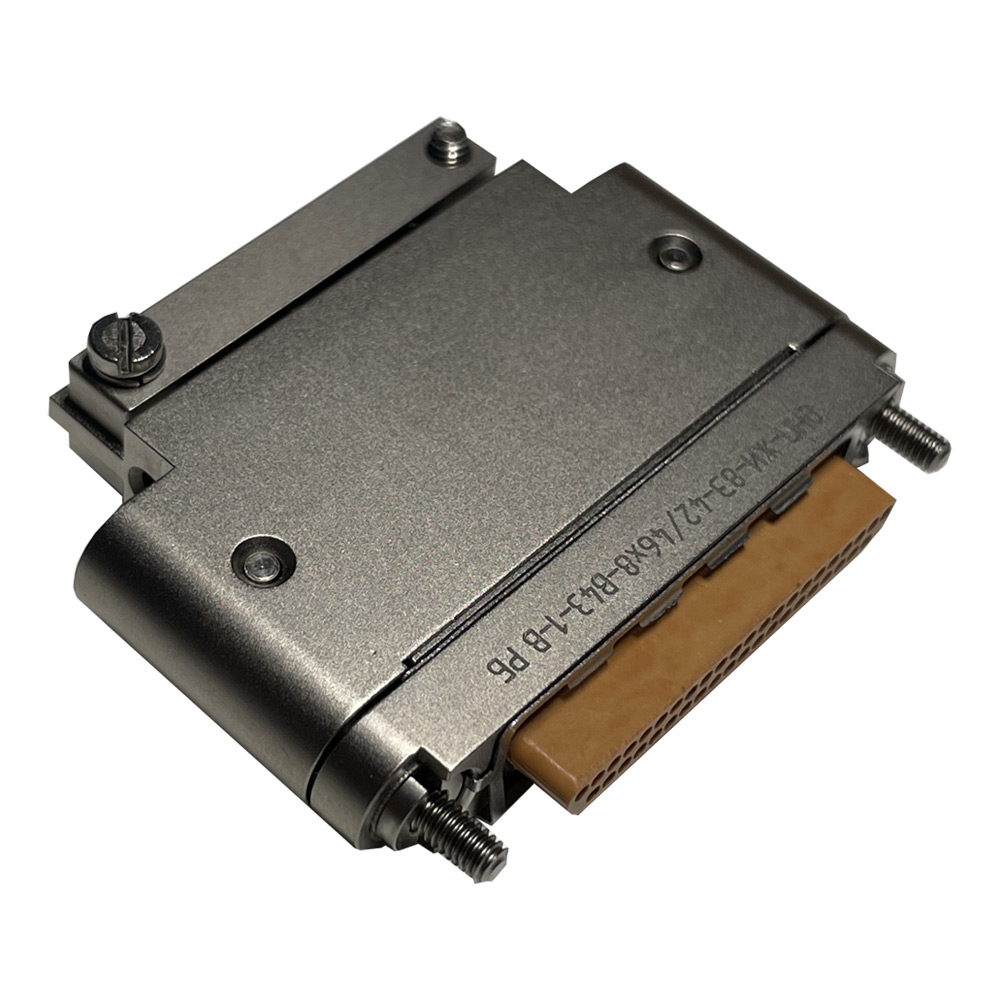

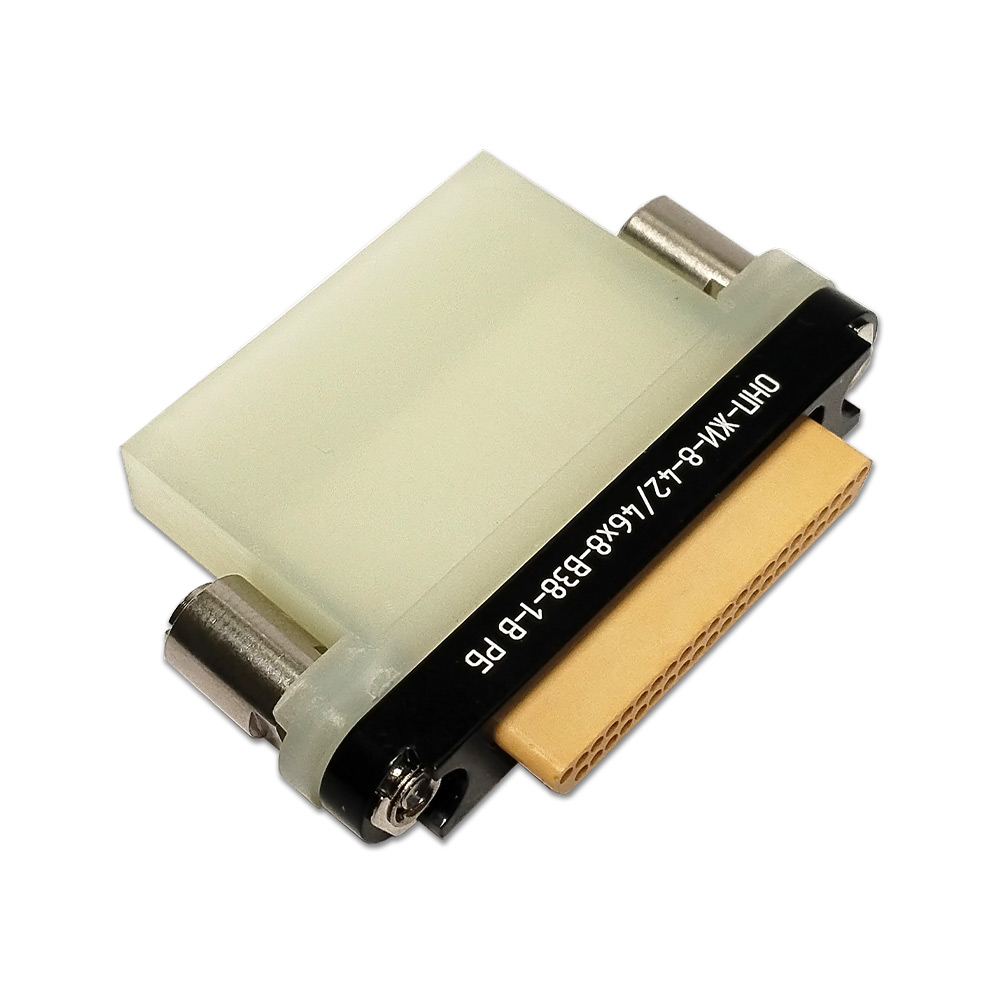

ОНП-ЖИ-8(Э) – прямоугольные соединители, предназначенные для монтажа на печатные платы. Конструкция обеспечивает высокую плотность контактов, что позволяет минимизировать размеры конечных устройств. Материалы, используемые в производстве, гарантируют устойчивость к вибрациям, ударам и изменениям температуры, что делает их надежными в эксплуатации.

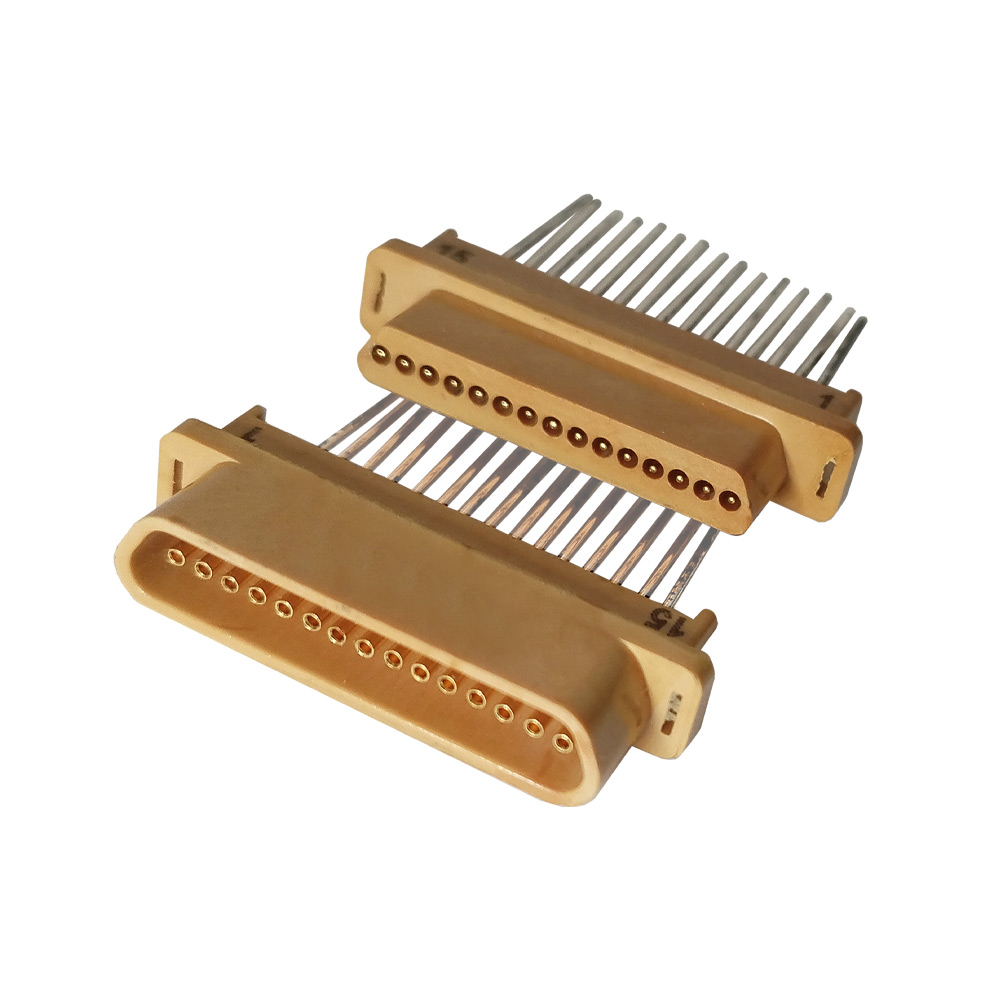

РПС1 – бескорпусные соединители, предназначенные для соединения печатных плат. Главной особенностью является значительное сокращение веса и занимаемого объема по сравнению с другими соединителями.

Преимущества и технические особенности:

• Винтовой механизм соединения
• Эффективное экранирование (для соединителей типа ОНП-ЖИ-8Э)
• Защита от неправильного подключения
• Рабочий температурный диапазон -60°C до +95°C
• Токовая нагрузка до 2 А на контакт

Соединители АО «ТЕСТПРИБОР» демонстрируют прекрасный пример, когда продуманная конструкция и качественное исполнение обеспечивают долговечность и надежность изделий. Сравнительный анализ показывает, что каждая из рассмотренных серий имеет свои уникальные преимущества, что позволяет подобрать соединитель, максимально соответствующий требованиям конкретного применения. Надежность и качество электрических соединений напрямую влияют на стабильность работы всей системы, поэтому выбор соединителя должен осуществляться на основе тщательного анализа технических характеристик и условий эксплуатации.

Несмотря на появление новых типов соединителей, серии ОНЦ-БС РБ/ОНц-БС РБ, ОНЦ-БМ РБ, СНЦ127 РБ, ОНП-ЖИ-8 РБ, МР1 РБ, РС РБ, РПС1 РБ продолжают оставаться востребованными в тех областях, где важна проверенная временем надежность и безотказная работа. Их активное использование в экстремальных условиях доказывает, что проверенные инженерные решения не теряют своей актуальности и продолжают служить основой для создания надежной радиоэлектронной аппаратуры.
