Соединители РПС1 РБ
Соединители РПС1 - серия прямоугольных малогабаритных электрических разъёмов для объёмного и печатного монтажа. Используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при максимальном рабочем напряжении 100 В. Имеют климатическое исполнение УХЛ и обладают высокой универсальностью применения.
Наличие и срок поставки уточняйте по телефону: +7 (495) 657-87-37

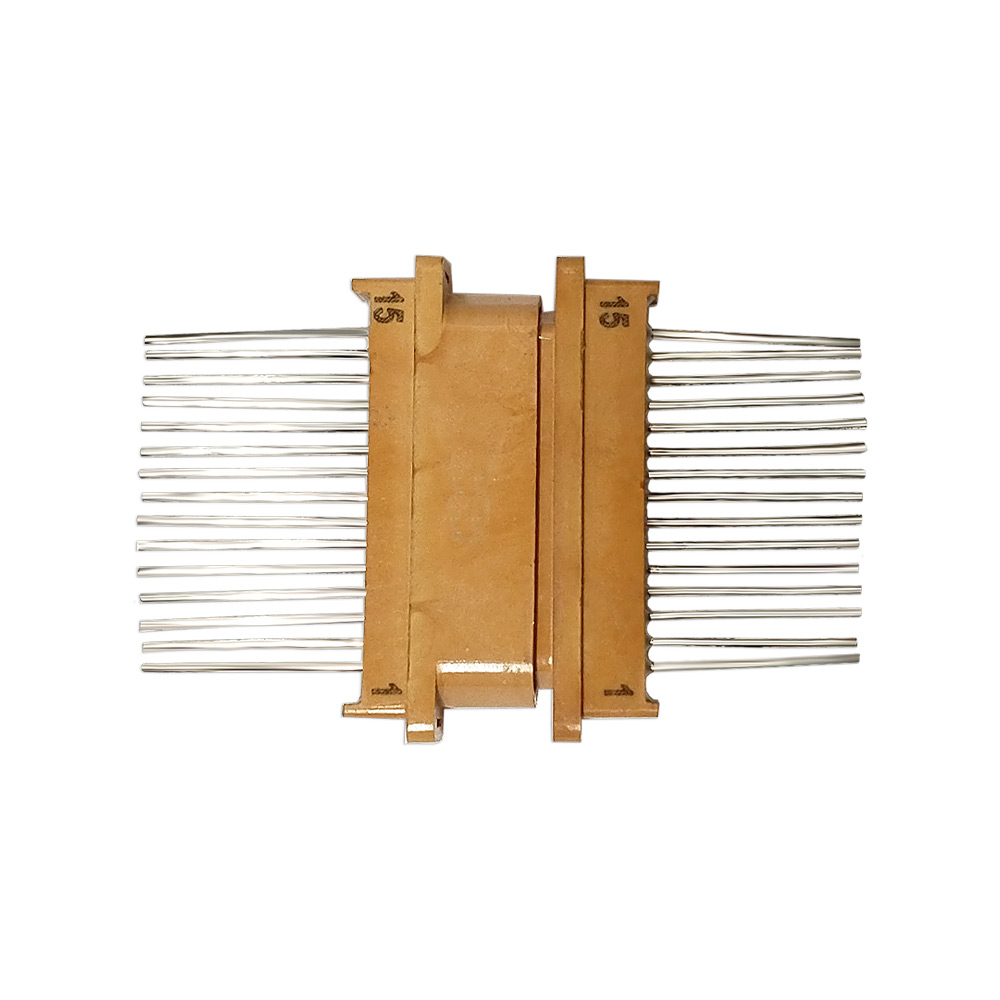

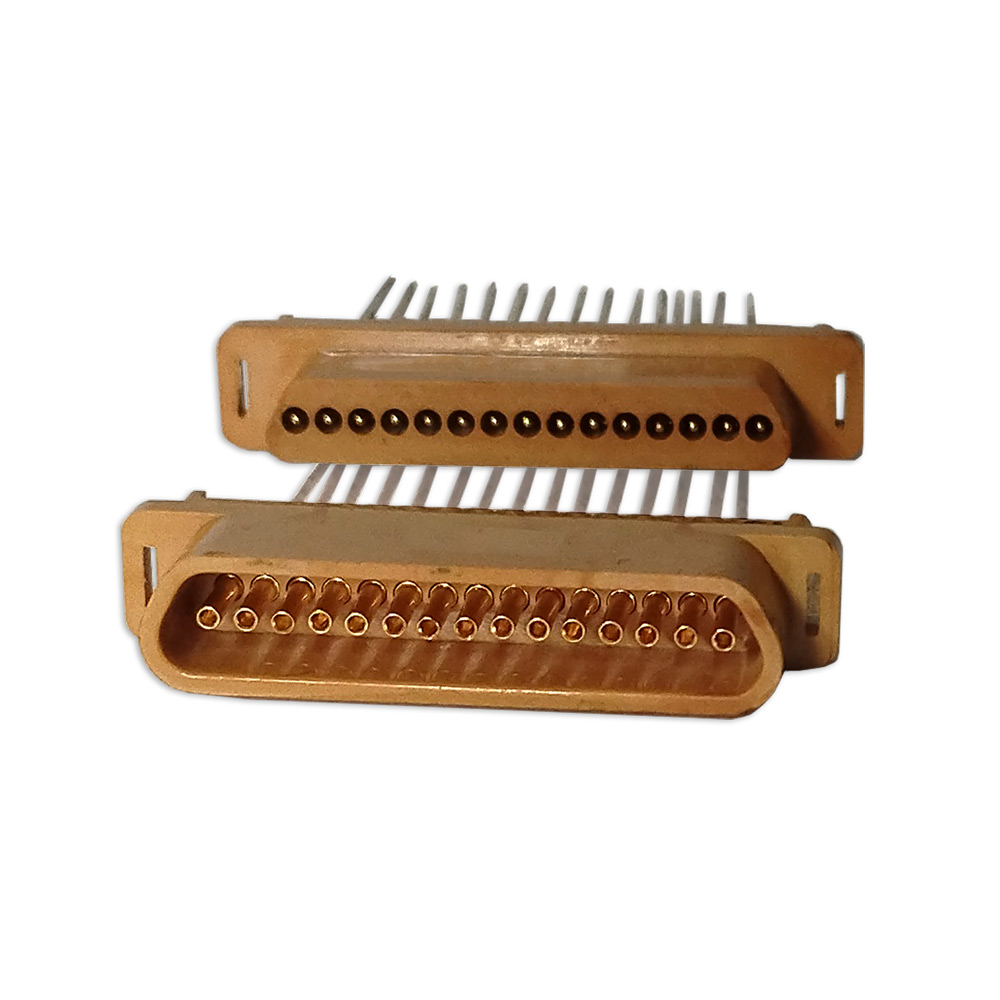

Соединители состоят из вилки и розетки. Фиксация сочленённого положения обеспечивается устройством потребителя.
Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители предназначены для объемного и печатного монтажа.
Покрытие контактов - золото, серебро.
Соединители для внутреннего монтажа. Климатического исполнения УХЛ.
| Наименование | Значение |
| Сопротивление контактов, мОм, не более | 20 |
| Сопротивление изоляции в нормальных климатических условиях, МОм, не менее | 1000 |
| Максимальное рабочее напряжение (амплитудное значение), В | 100 |
| Мах.ток на контакт, А | 2 |
| Рабочий ток на каждый контакт при его равномерной нагрузке, А, не более | 1 |
| Температура перегрева контактов, °С, не более | 10 |
| Количество сочленений - расчленений | 250 |
| Минимальная наработка, часов | 10000 |
| Срок сохраняемости, лет | 15 |
| Соединители устойчивы к воздействию спецфакторов |
Обозначение соединителей при заказе и в конструкторской документации другой продукции состоит из слова «Вилка» («Розетка»), условного обозначения типоконструкции.
Пример обозначения:
- Вилка РПС1-15ШС РБ ОНКС.434410.007ТУ;
- Розетка РПС1-37Г РБ ОНКС.434410.007ТУ.
| СОЕДИНИТЕЛЯМ ПРИСВОЕНЫ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, КОТОРЫЕ СОСТОЯТ ИЗ СЛЕДУЮЩИХ КЛАССИФИКАЦИОННЫХ ПРИЗНАКОВ: |
||||||||
| РПС1 | 7 (15,21,37) | Ш (Г) | С | |||||
| Тип соединителя | ||||||||
| Количество контактов | ||||||||
| Часть соединителя Ш - вилка, Г - розетка |
||||||||
| Покрытие контактов С - серебро, отсутсвие буквы - золото |
||||||||

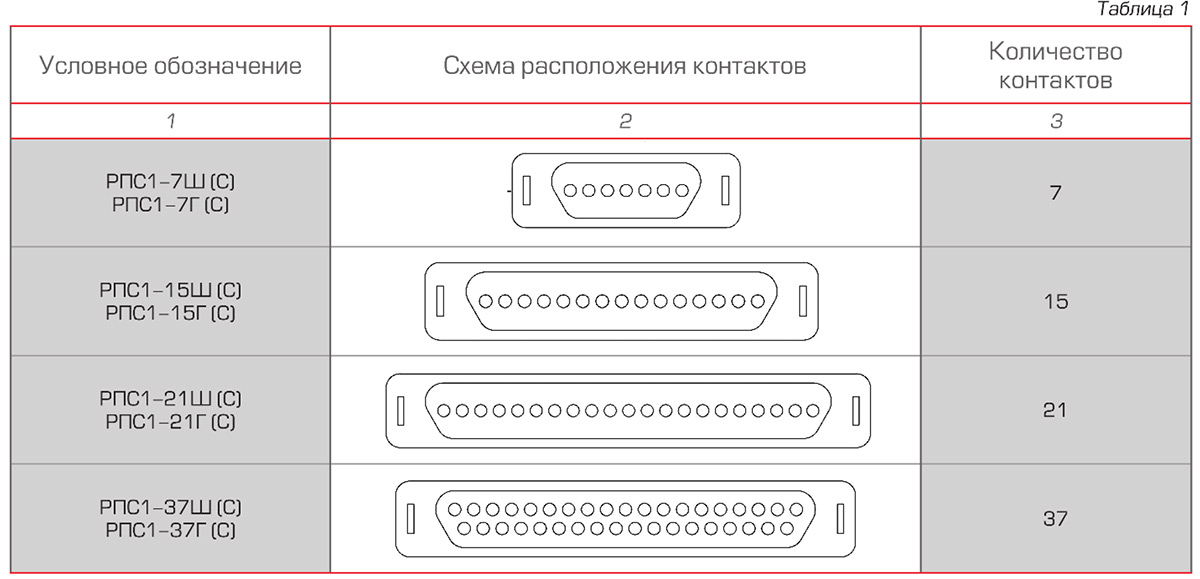

СХЕМЫ РАСПОЛОЖЕНИЯ КОНТАКТОВ, КОЛИЧЕСТВО И ДИАМЕТРЫ КОНТАКТОВ

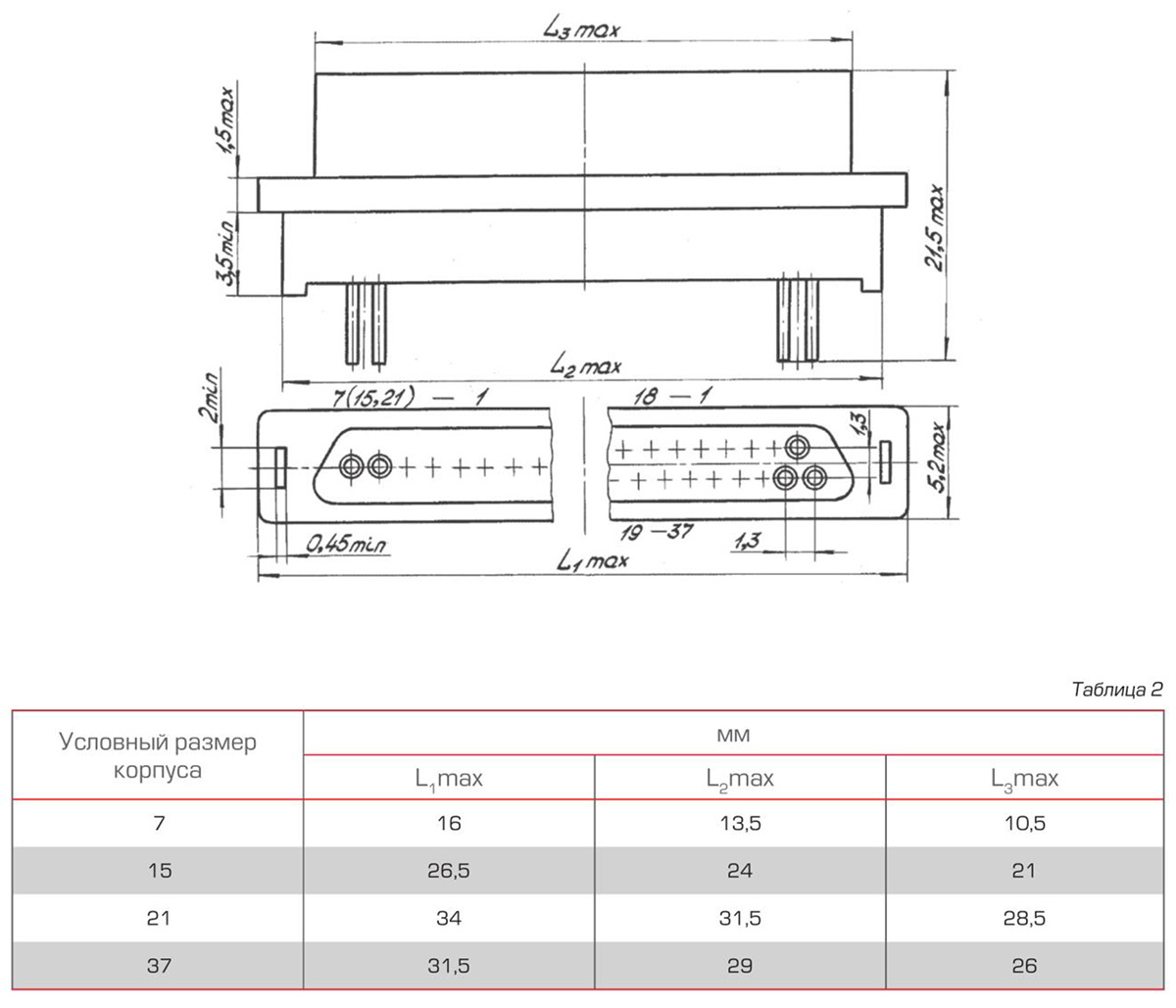

Вилка РПС1 РБ

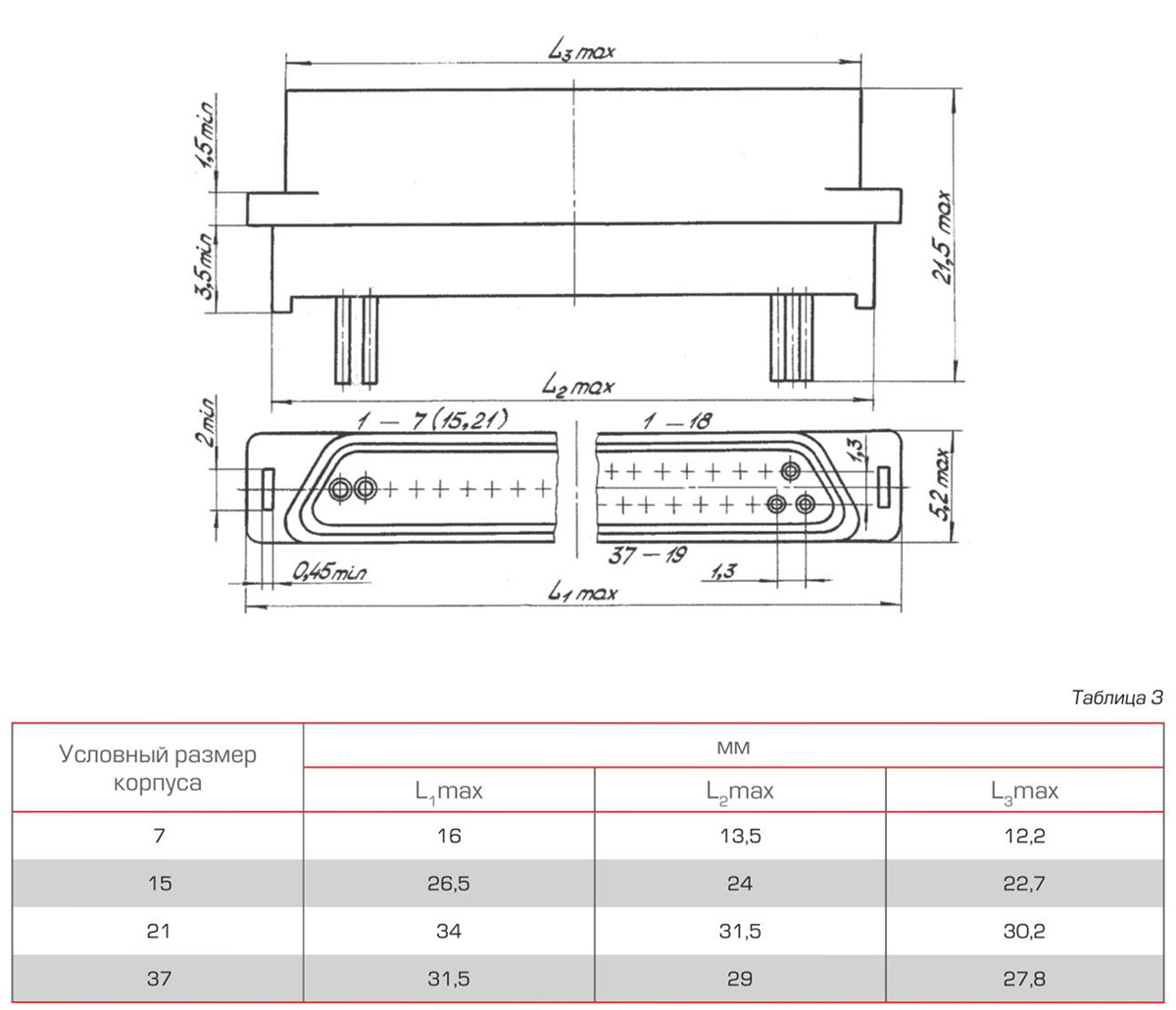

Розетка РПС1 РБ
| Механические факторы: | |
| Синусоидальная вибрация: Диапазон частот, Гц Ускорение, м/с2 (g) |
1-5000 400 (40) |
| Механический удар одиночного действия: Ускорение, м/с2 (g) Длительность действия, мс |
10000 (1000) 0,1-2,0 |
| Климатические факторы: | |
| Повышенная рабочая температура среды, (с учетом перегрева контактов), °С | 95 |
| Пониженная рабочая температура среды, °С | минус 60 |
| Атмосферное пониженное давление, Па (мм рт. ст.) | 1,3·10-4 (10-6) |
