Соединители СНЦ127 РБ

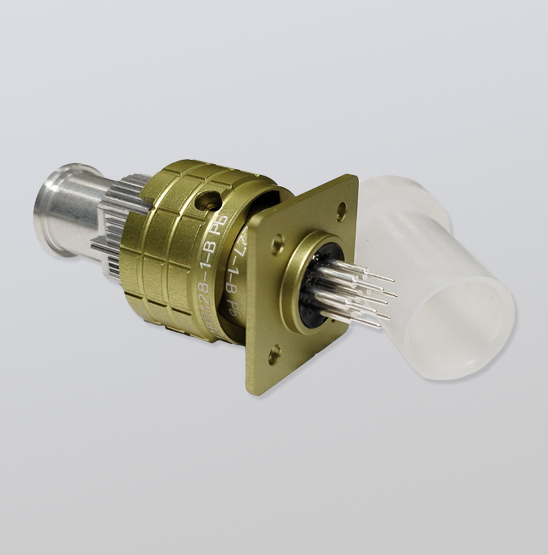

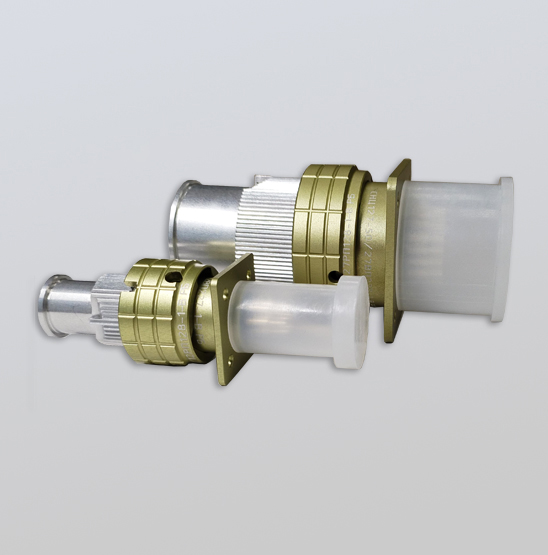

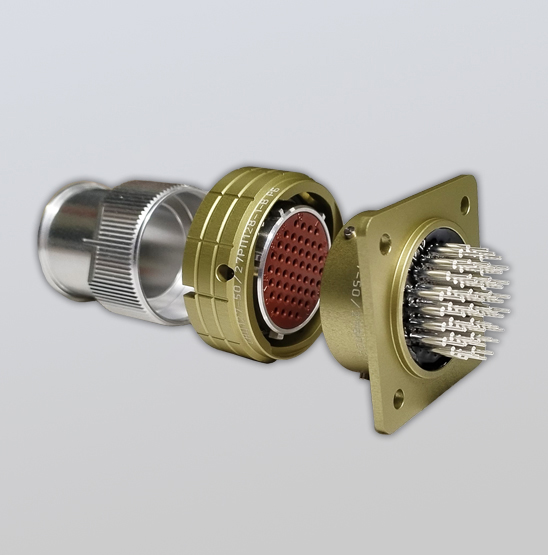

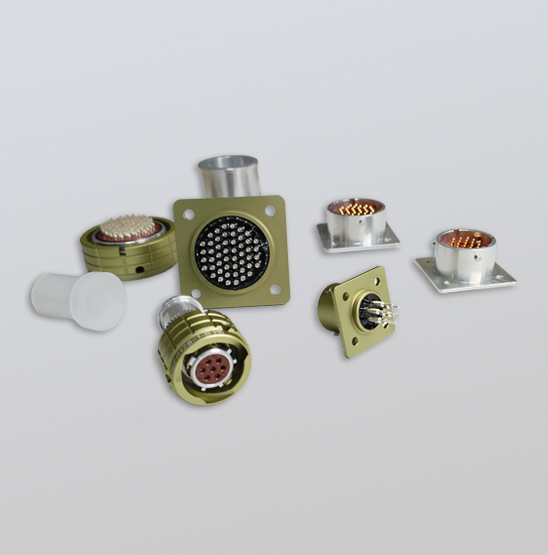

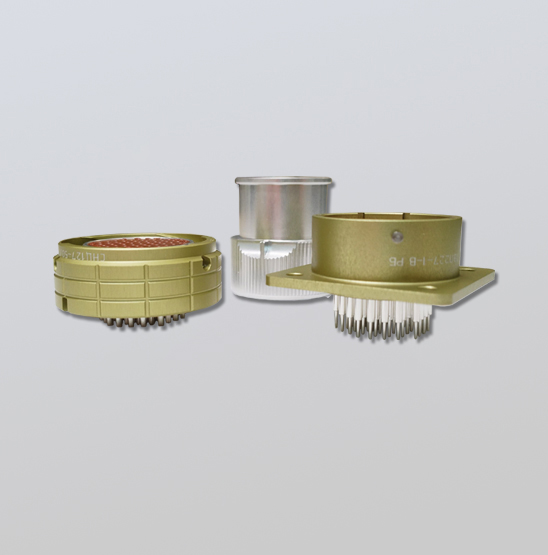

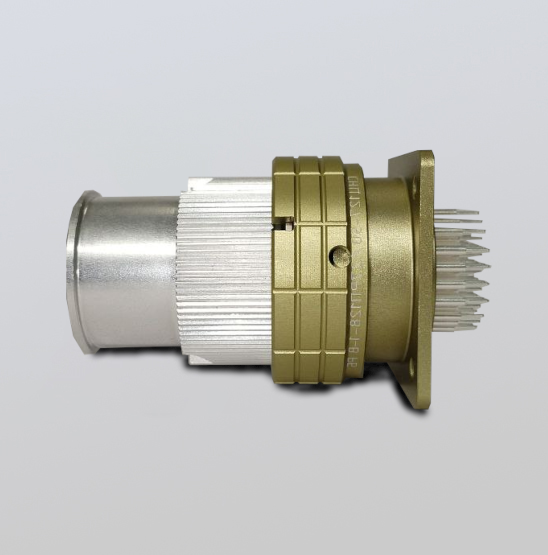

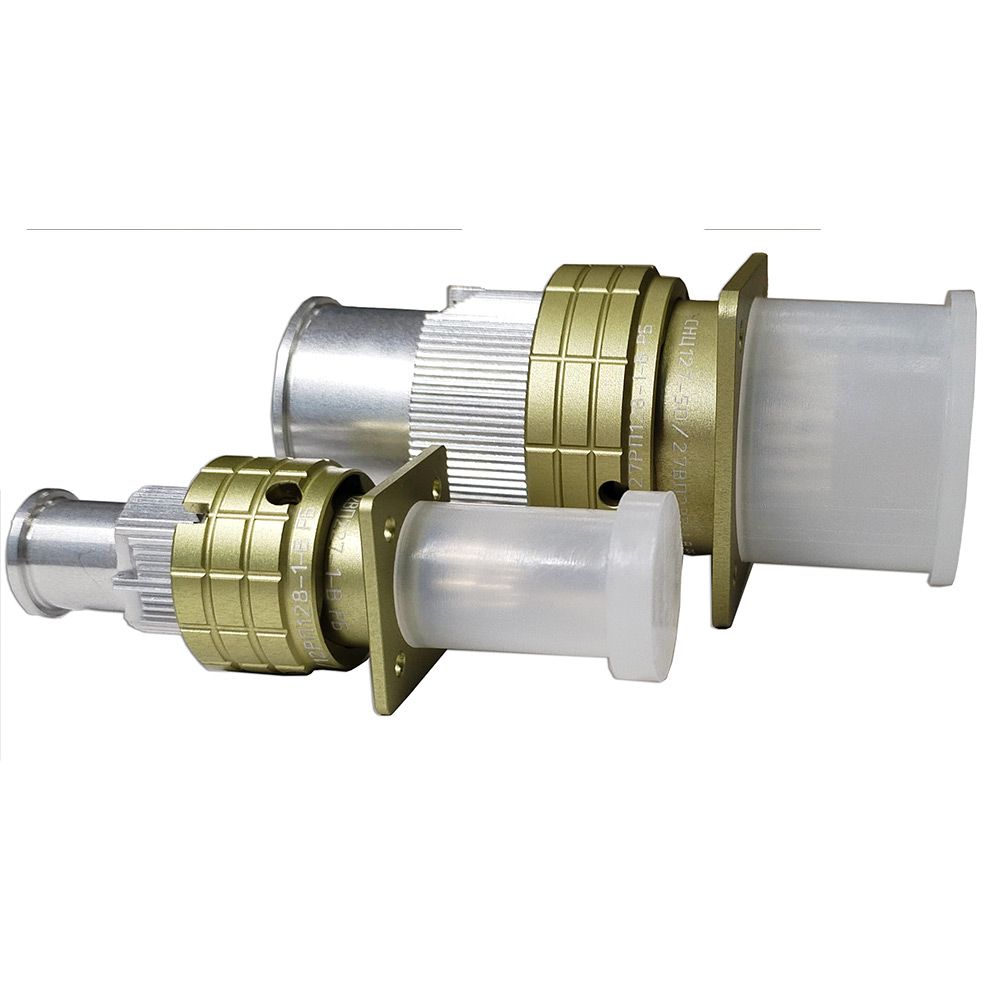

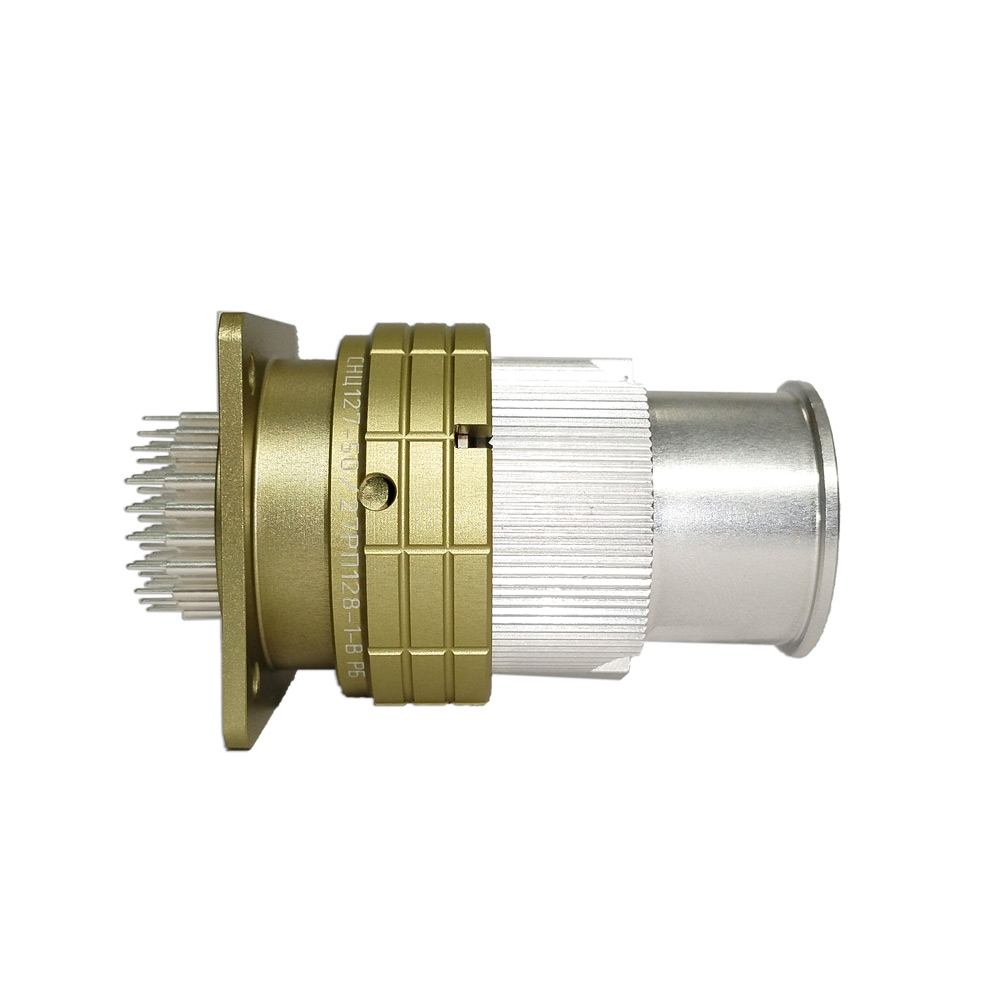

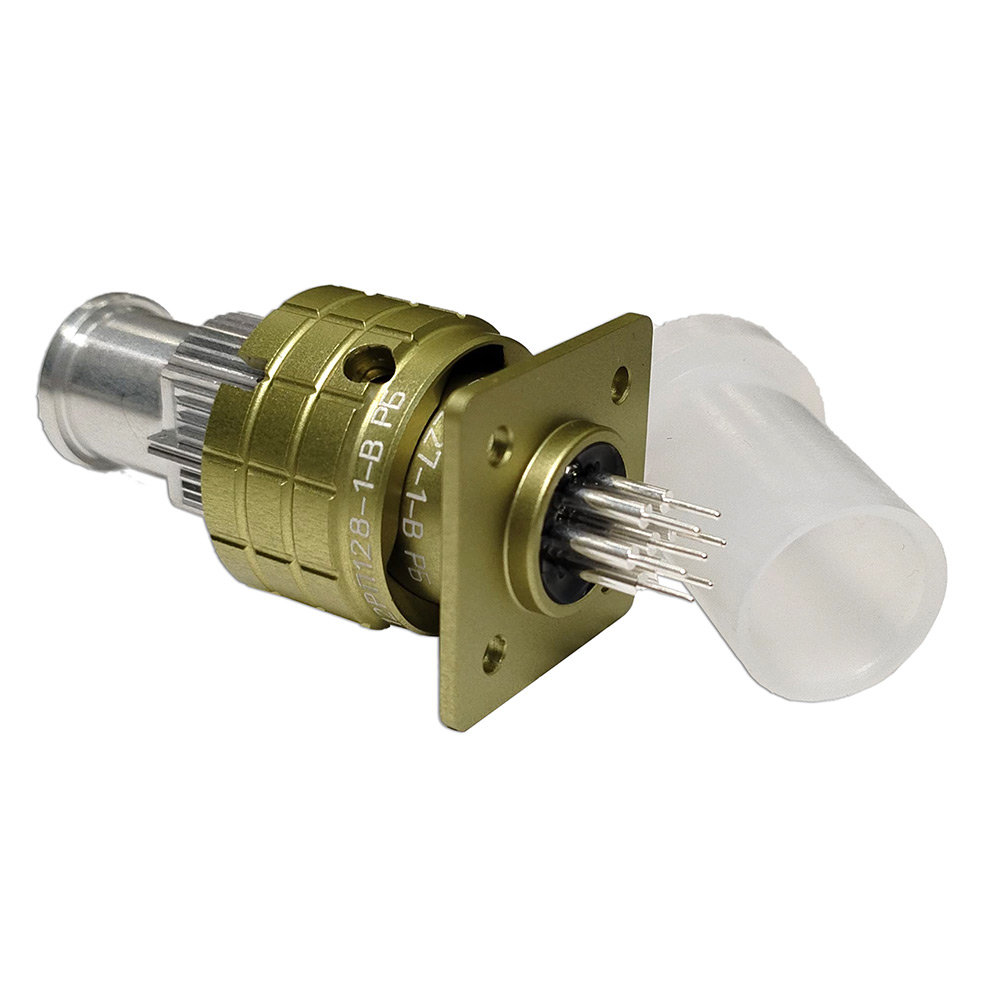

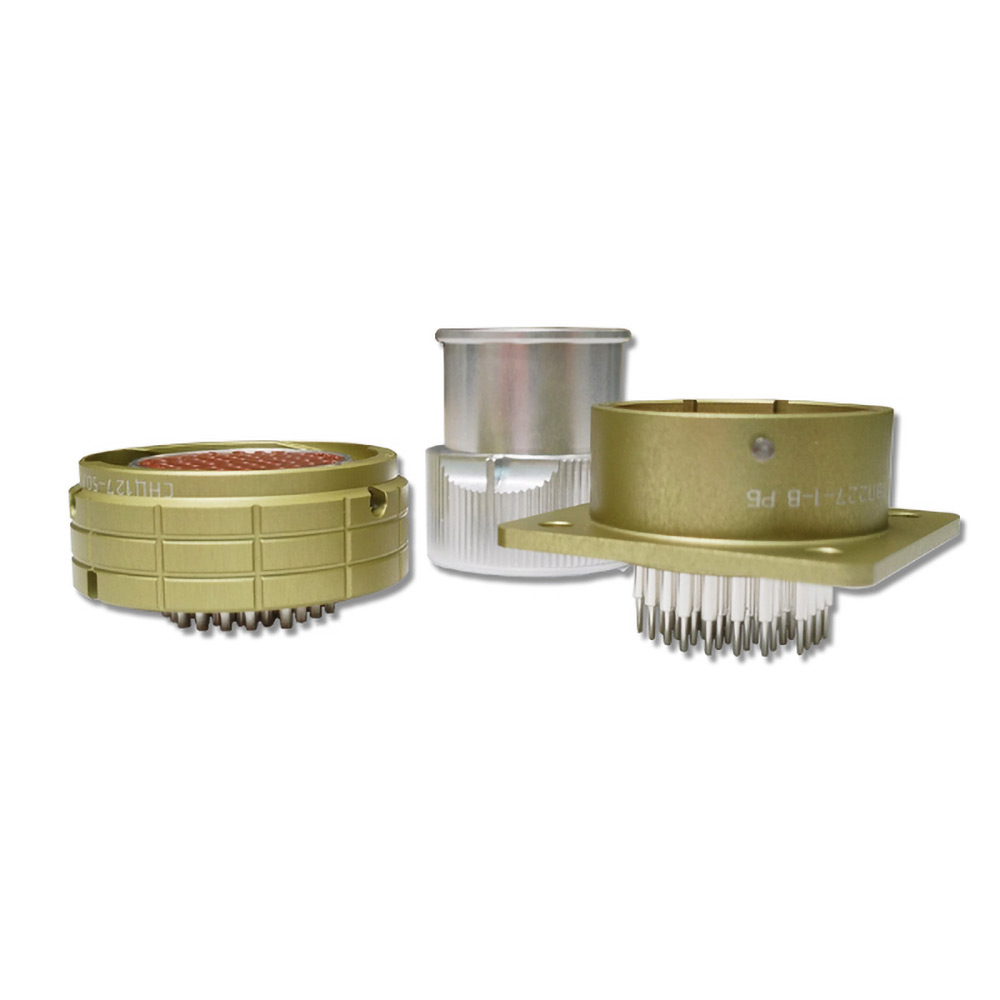

Соединители цилиндрические серии СНЦ127-1(2) РБ - быстросочленяемые герметичные приборные вилки и негерметичные кабельные розетки, предназначенные для работы в цепях постоянного, переменного и импульсного тока при напряжении до 250 В с рабочим током 7 А на контакт.

Заказать

Наличие и срок поставки уточняйте по телефону: +7 (495) 657-87-37

Особенности соединителей СНЦ127

АО «ТЕСТПРИБОР» — надежный производитель и поставщик разъемов (соединителей) серии СНЦ127-1(2) по ТУ ОНКС.434410.002ТУ (ОТК).

Разъёмы СНЦ127 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В (амплитудное значение).

Конструкция соединителей продумана до мелочей:

  • герметичные приборные вилки и негерметичные кабельные розетки для объёмного и печатного монтажа;
  • многошпоночная поляризация корпусов и многопозиционная установка изоляторов — защита от ошибок при сочленении;
  • приборные вилки без кожуха, кабельные розетки с прямым или угловым кожухом;
  • высокоэффективное экранирование;
  • надёжное байонетное сочленение;
  • покрытия контактов — серебро или золото.

Соединители СНЦ127 — всеклиматическое исполнение, надёжность и долговечность.

Они идеально подходят для внутреннего монтажа в оборудовании, где важны стабильность работы и защита от внешних воздействий.

Обозначение соединителей (разъемов) при заказе и в конструкторской документации другой продукции состоит из слова «Соединитель», условного обозначения типоконструкции, обозначения ТУ.

Для соединителей СНЦ127 РБ применяются заглушки от соединителей ОНЦ-БС-1(2) РБ.

Условия эксплуатации соединителей

Механические факторы
Механический удар:
Одиночного действия: Ускорение, м/с2 (g) 10 000 (1000)
Многократного действия: Ускорение, м/с2 (g) 1500 (150)
Синусоидальная вибрация:
Диапазон частот, Гц 1-5000
Ускорение, м/с2 (g) 200 (20)



Климатические факторы
Повышенная рабочая температура среды, (с учетом перегрева контактов), °С 105
Пониженная рабочая температура среды, °С минус 60
Атмосферное пониженное рабочее давление, Па (мм рт. ст.) 1,3·10-4 (10-6)

Общие характеристики

Наименование Значение
Диаметр контактов, мм 0,6; 1
Сопротивление контактов, мОм, не более 5
Сопротивление изоляции в нормальных климатических условиях, МОм, не менее 5000
Максимальное рабочее напряжение, В 250
Максимальный ток на одиночный контакт, А 7
Количество сочленений - расчленений 250
Скорость утечки воздуха для герметичных вилок при перепаде давления 9.806*104 Па (1кгс /см2), л/ч, не более 0,01

Классификация соединителей СНЦ127

СНЦ127 4/ 10 В П(1,2) 1 5- 1- В РБ
Тип соединителя
Количество контактов:
4, 7, 10, 19, 30, 32, 50, 76, 102
Условный размер корпуса:
10, 12, 14, 18, 22, 27
Часть соединителя:
В – вилка
Р – розетка
Способ монтажа:
П – пайка;
1 – хвостовик для объемного монтажа;
2 – хвостовик для печатного монтажа
Покрытие контактов:
1 – золочение;
2 – серебрение
Конструктивное исполнение:
5 – кабельная часть с угловым кожухом и штуцером;
6 – кабельная часть с прямым кожухом и штуцером;
7 – приборная часть с фланцем под крепление винтами без кожуха;
8 – кабельная часть с прямым кожухом;
9 – приборная часть с креплением фланцевой гайкой.
Вариант поляризации (1, 2, 3)
Всеклиматическое исполнение
Страна происхождения:
Республика Беларусь



Пример обозначения:

Вилка СНЦ127-7/12ВП117-1-В ОНКС.434410.002ТУ;

Розетка СНЦ127-7/12РП118-1-В ОНКС.434410.002ТУ;

Вилка СНЦ127-10/14ВП127-2-В ОНКС.434410.002ТУ;

Розетка СНЦ127-50/27РП128-3-В ОНКС.434410.002ТУ;

Схемы расположения и характеристики контактов

Условный размер корпуса Схема расположения контактов Количество контактов, шт. Рабочая токовая нагрузка на каждый контакт, А Вариант поляризации
10 4 3,7 1
12 7 3,1 1
14 10 3 1, 2, 3
18 19 2,1 1, 2, 3
22 32 1,8 1, 2, 3
27 50 1,5 1, 2, 3
