Соединители ОНП-ЖИ-8 (Э) РБ
Соединители ОНП-ЖИ-8 (Э) РБ - это серия прямоугольных низкочастотных разъёмов, предназначенных для объёмного и печатного монтажа. Они работают с постоянным, переменным (до 3 МГц) и импульсным током при напряжении до 150 В и токе до 2 А на контакт. Разъёмы доступны в экранированном и неэкранированном исполнении и комплектуются кабельной вилкой и приборной розеткой с винтовой фиксацией.
Наличие и срок поставки уточняйте по телефону: +7 (495) 657-87-37
Соединители ОНП-ЖИ-8 (Э) РБ
Соединители прямоугольные серии ОНП-ЖИ-8 (Э) РБ предназначены для работы в электрических цепях постоянного, переменного (частотой до З МГц) и импульсного токов при напряжении до 50В и силе тока на контакт до 1А.
Применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

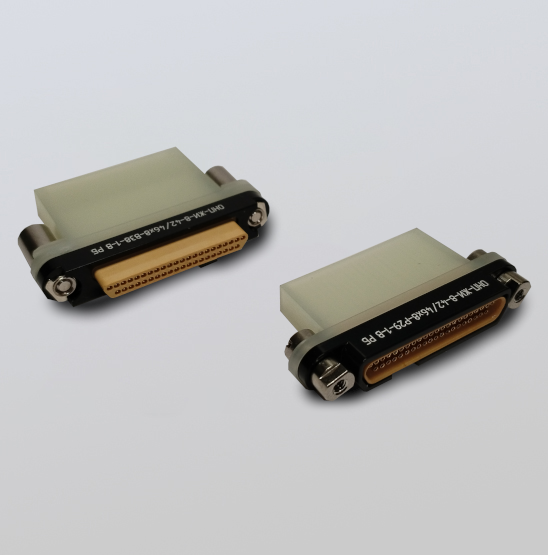

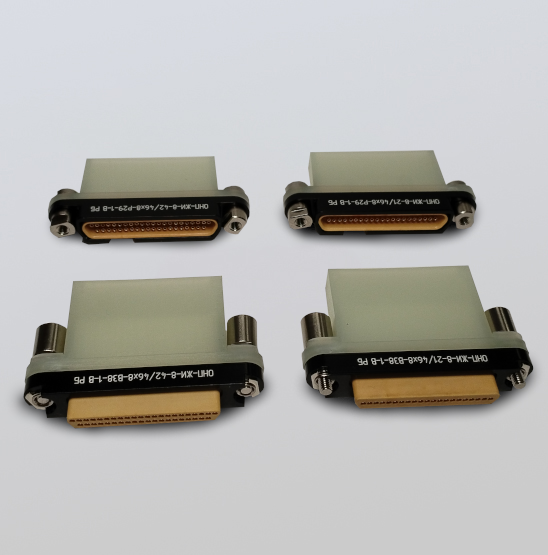

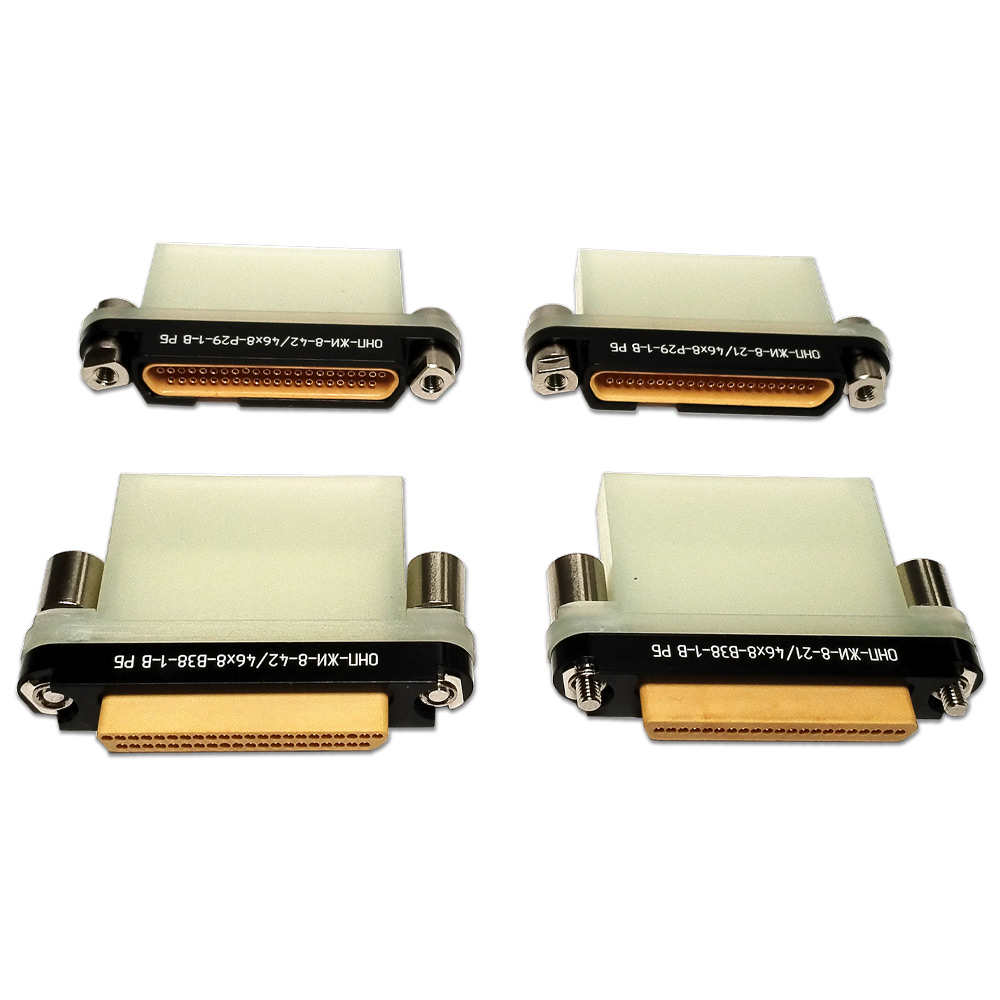

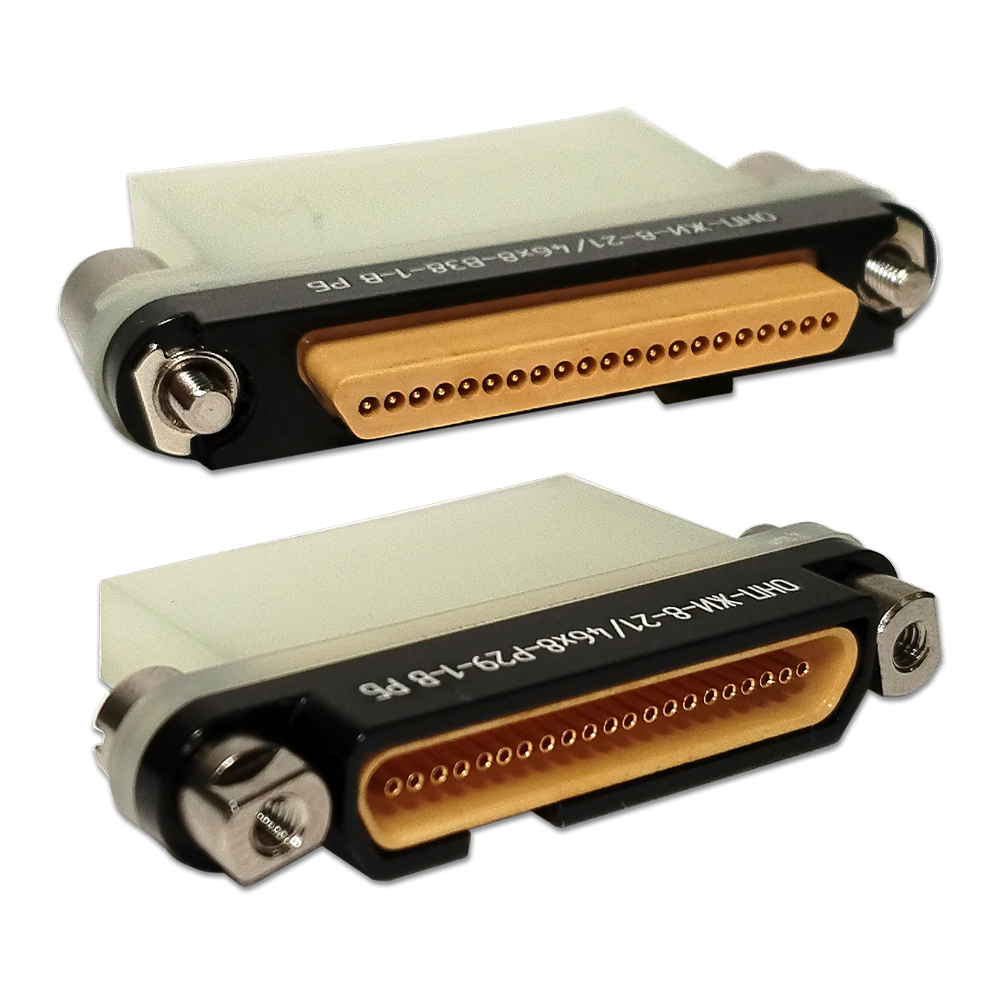

Прямоугольные соединители состоят из кабельной вилки и приборной розетки для объемного монтажа с винтовой фиксацией сочлененного положения:
- Вилка изготавливается с прямым кожухом.
- Розетка, устанавливаемая с внутренней или наружной стороны стенки прибора, изготавливается без кожуха.
Покрытие контактов — серебро, золото.
Метод монтажа: пайка
Климатическое исполнение В
Условные обозначения
| ОНП-ЖИ-8 | (Э) | -24 (42, 76) | /46х8 (69,5х8,8) |
В (Р) | 23 (29, 38, 43, 231, 291) |
1 (2 - 12) | -C | -B | -Ф(1-8)(н) | РБ |
| Тип соединителя | ||||||||||
| Тип экранирования | ||||||||||
| Количество контактов: 21, 42, 76 |
||||||||||
| Условный размер корпуса: 46х8, 69,5х8,8 |
||||||||||
| Вид контактов: В - вилка, Г - розетка |
||||||||||
| Конструктивное исполнение: 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора 38 - вилка кабельная 43 - вилка кабельная с токопроводным покрытием и прямым металлическим кожухом (для исполнения Э) 231 - розетка приборная с токопроводным покрытием, устанавливаемая с внутренней стороны стенки прибора (для исполнения Э) 291 - розетка приборная с токопроводным покрытием, устанавливаемая с наружной стороны стенки прибора (для исполнения Э) |
||||||||||
| 1 - номер позиции кодирующего элемента (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12) | ||||||||||
| С - дополнительное обозначение только для соединителей с серебряным покрытием рабочих (контактных) частей контактов | ||||||||||
| Всеклиматическое исполнение | ||||||||||
| Ф(1-8) - формованные выводы хвостовиков контактов, Ф(1-8)н - формованные неплющенные выводы хвостовиков контактов |
||||||||||
| Страна происхождения: Республика Беларусь |
||||||||||
Примеры обозначений:

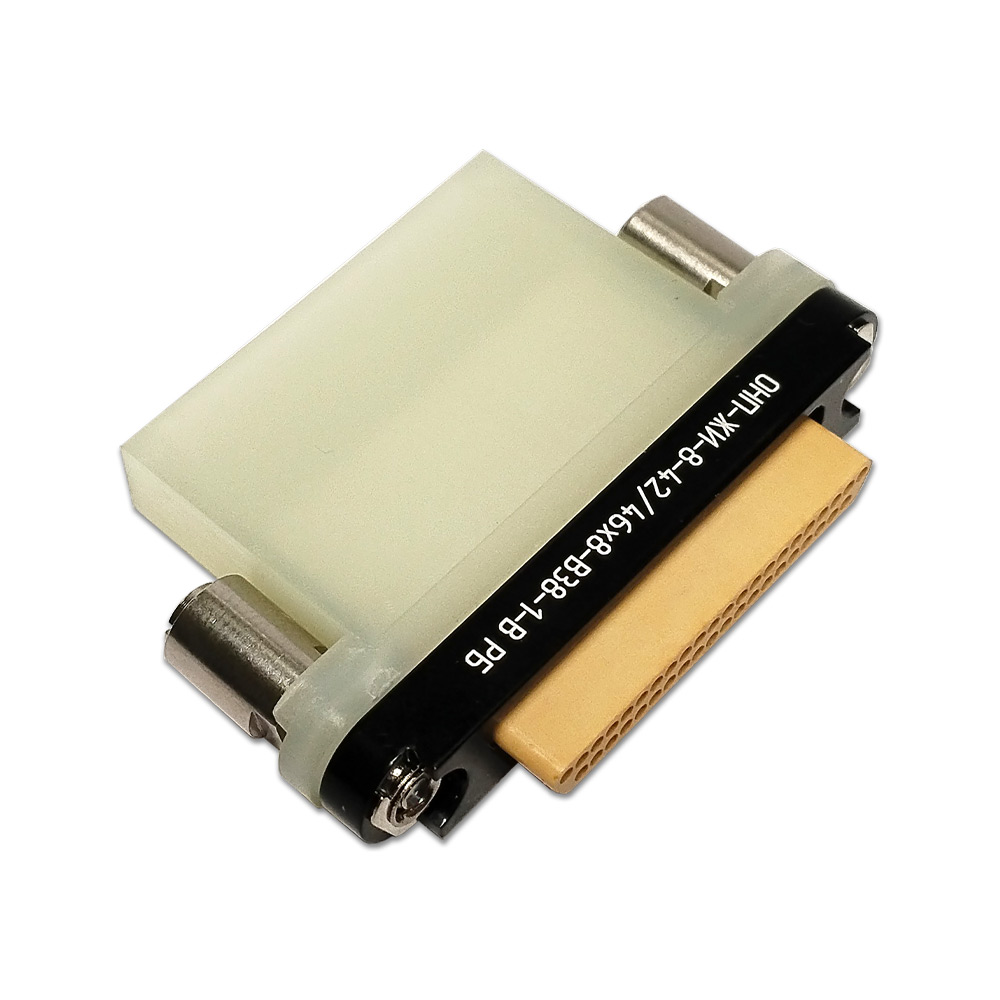

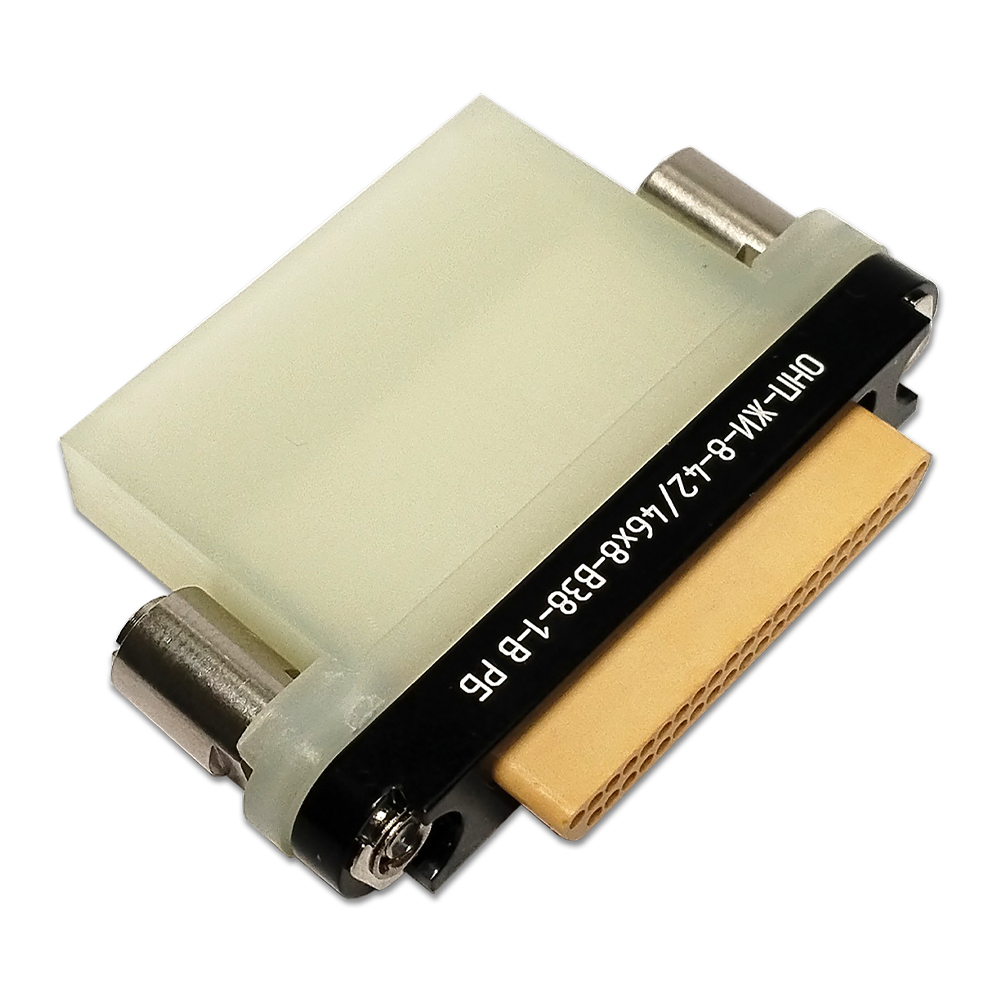

Вилка ОНП-ЖИ-8-41/46х8-В38-1-В РБ

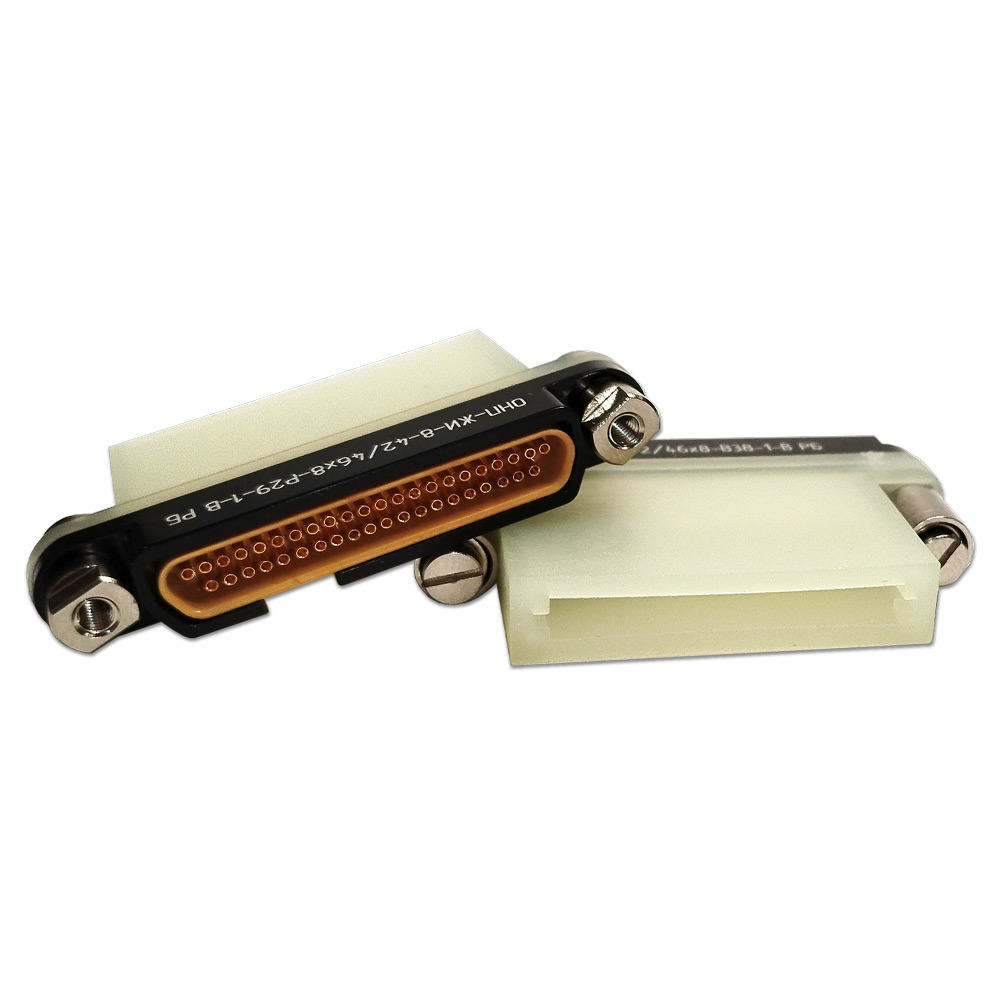

Розетка ОНП-ЖИ-8-21/46х8-Р29-1-С-В РБ

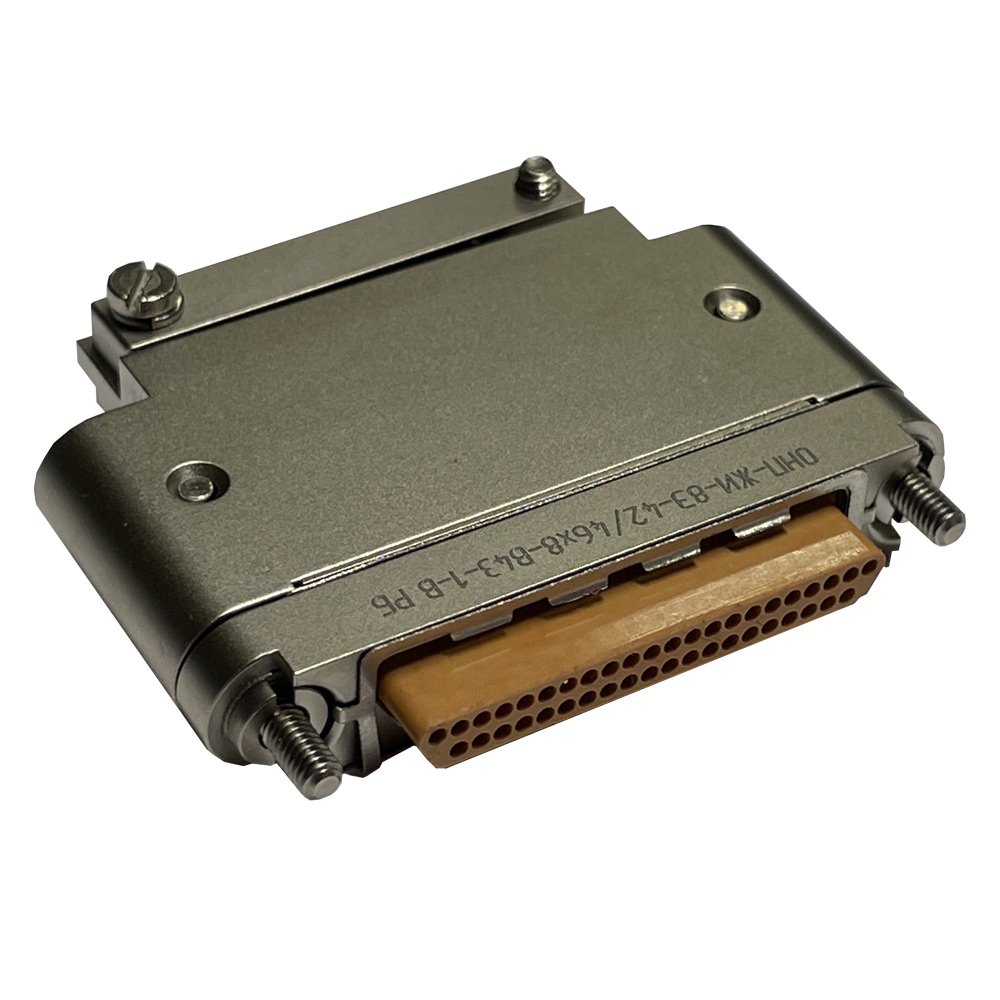

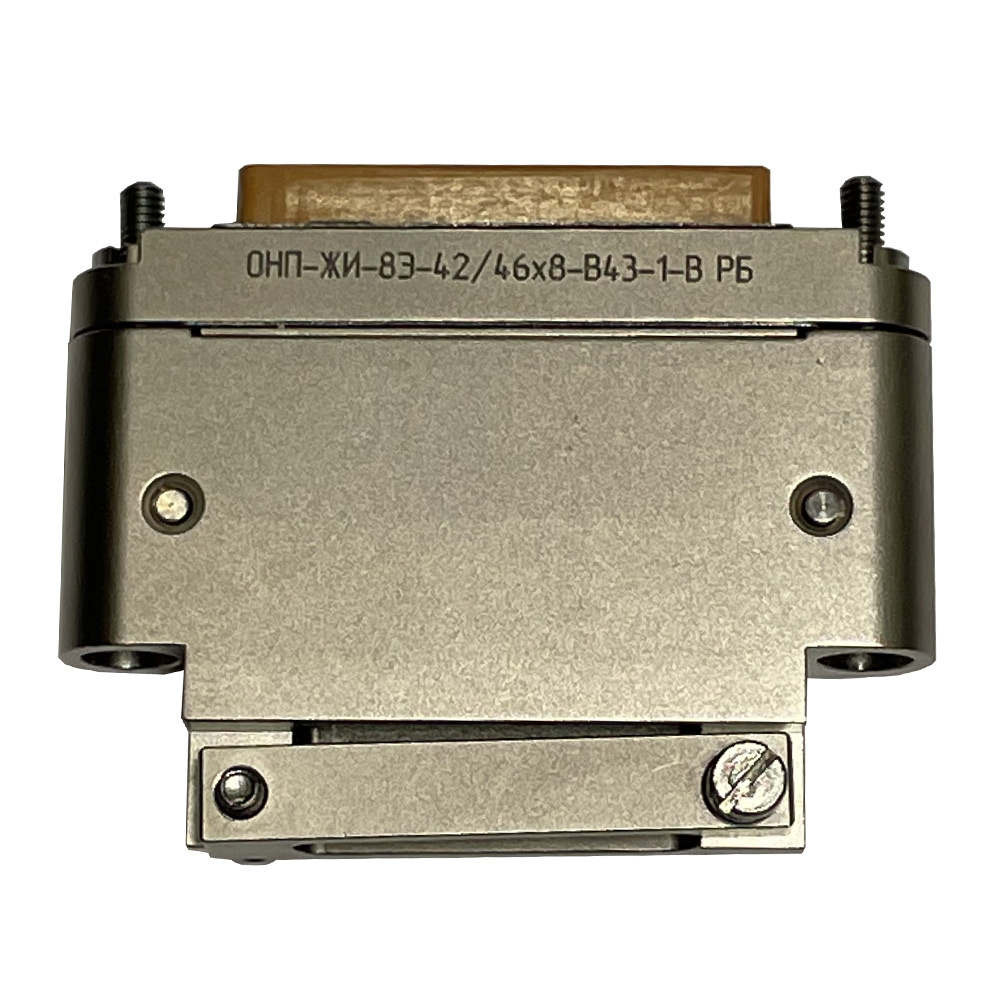

Вилка ОНП-ЖИ-8Э-42/46х8-В43-В РБ

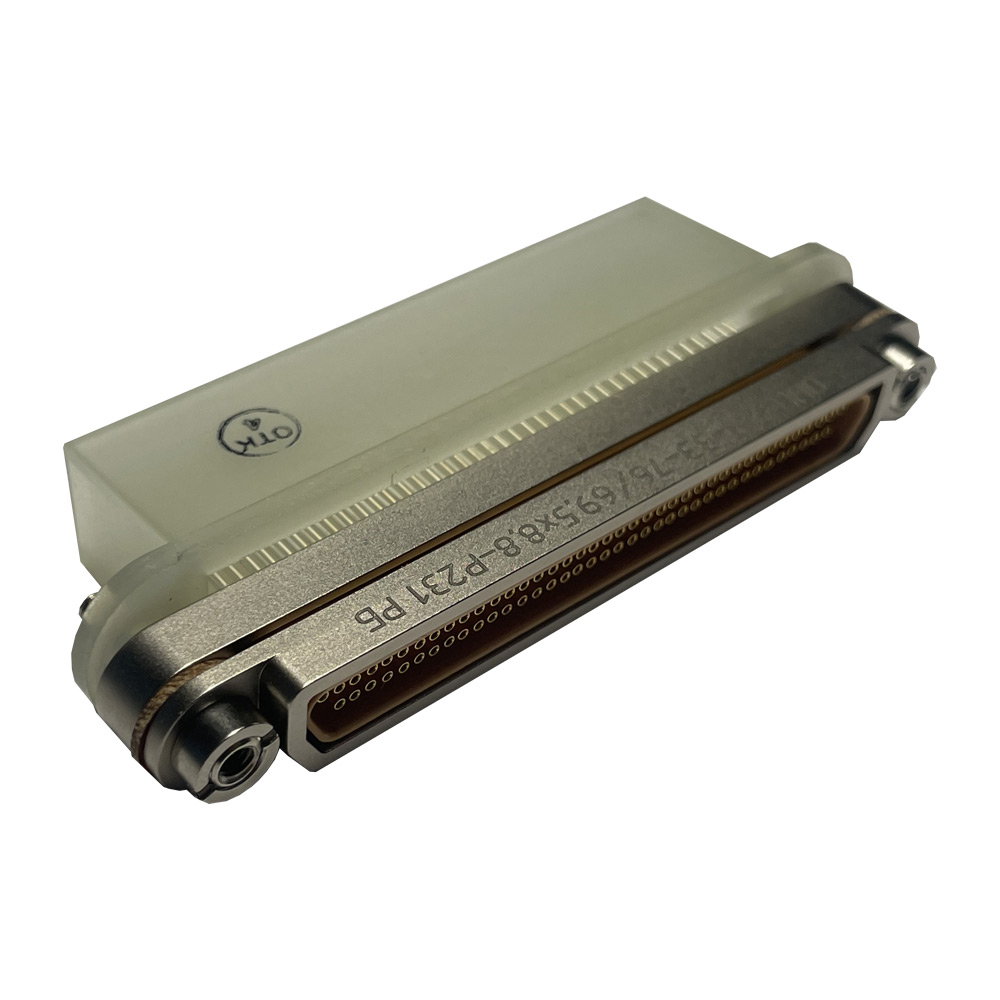

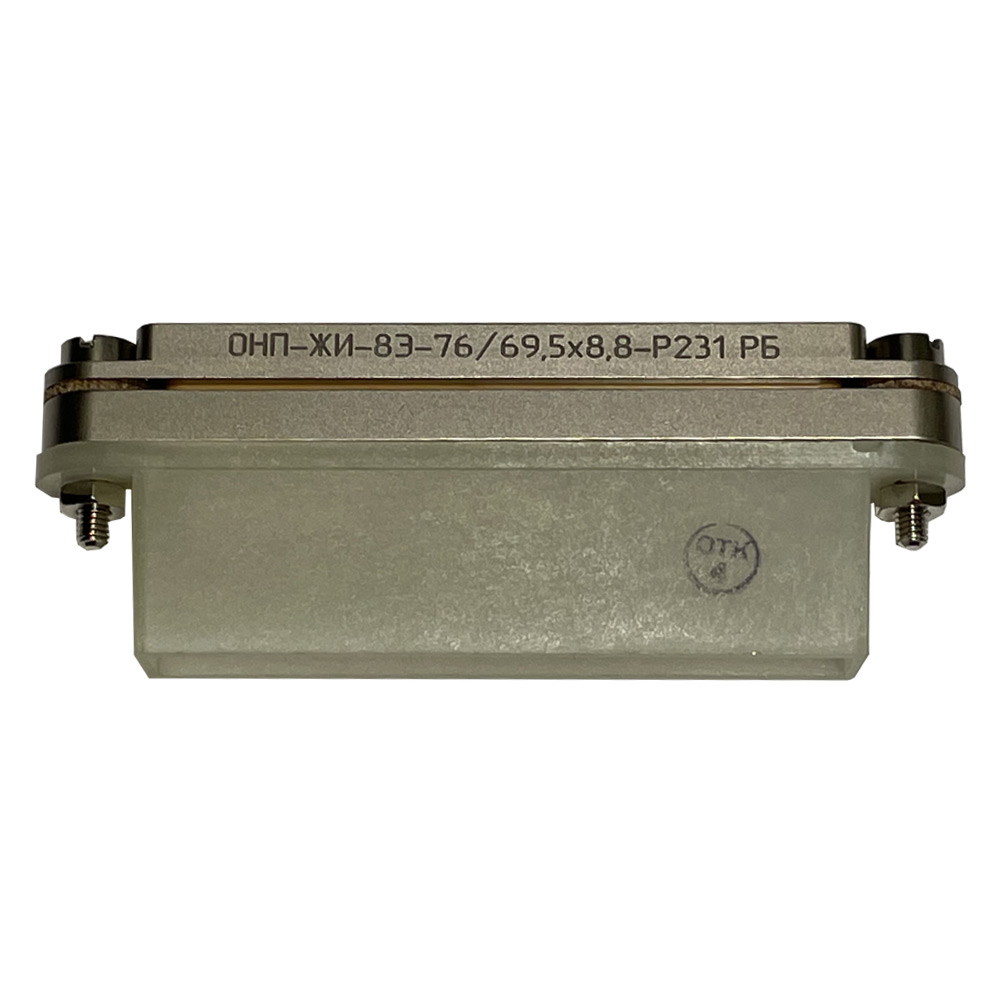

Розетка ОНП-ЖИ-8Э-76/69,5х8,8-P231-В-Ф1н РБ
| Наименование | Значение |
| Механические факторы | |
| Вибрация: Диапазон частот, Г Ускорение, м/с2 |
1…3000 96 (20g) |
| Многократные удары: Ускорение, м/с2 Длительность, мс |
1500 (1000g) 1-5 |
| Одиночные удары: Ускорение, м/с2 Ускорение, м/с |
10000 (1000g) 0,1-2,0 |
| Линейные нагрузки: Ускорение, м/с2 |
1962 (200g) |
| Требования к надежности | |
| Минимальная наработка, ч | 10000 |
| При числе сочленений-расчленений | 250 |
| Минимальный срок сохраняемости, лет | 15 |
| Электрические факторы | |
| Эффективность экранирования, f<1000МГц, не менее | 24 дБ |
| Максимальное рабочее напряжение постоянного тока, не более, В | 100 |
| Рабочий ток на контакт, А, не более | 1 |
| Сопротивление электрического контакта, не более, МОм | 10 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм | 5000 |
| Климатические факторы | |
| Температура окружающей среды, °С | от минус 60 до плюс 85 |
| Смена температур (с учетом температуры перегрева контактов), °С | от минус 60 до плюс 95 |
| Атмосферное пониженное рабочее давление, Па (мм рт. ст.) | 1,3·10-4 (1·10-6) |
