Соединители ОНЦ-БС РБ
Соединители ОНЦ-БС – цилиндрические разъемы с герметичной вилкой для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока. Конструкция включает приборную вилку и кабельную розетку с байонетным замком. Работают соединители при напряжении до 250 В и токе 4 А на контакт, оснащены защитой от ошибочного подключения.
Наличие и срок поставки уточняйте по телефону: +7 (495) 657-87-37
АО "ТЕСТПРИБОР" поставляет соединители ОНЦ-БС-1(2) РБ, предназначенных для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

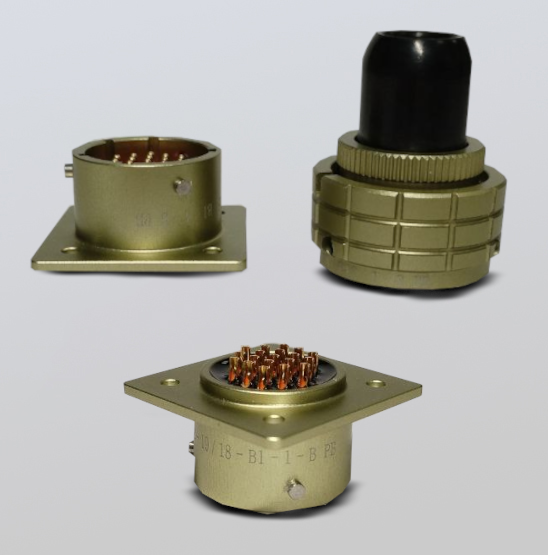

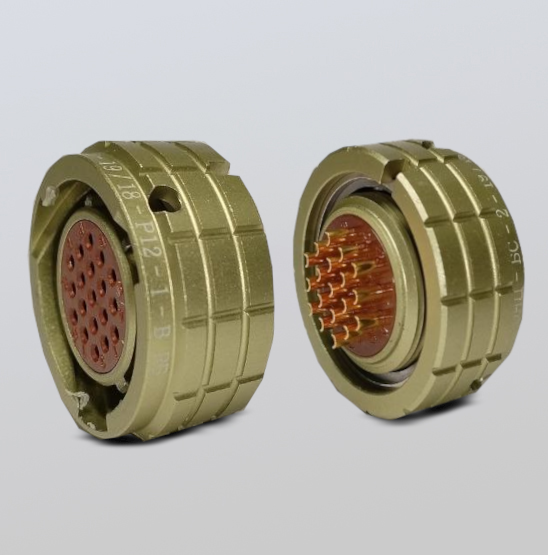

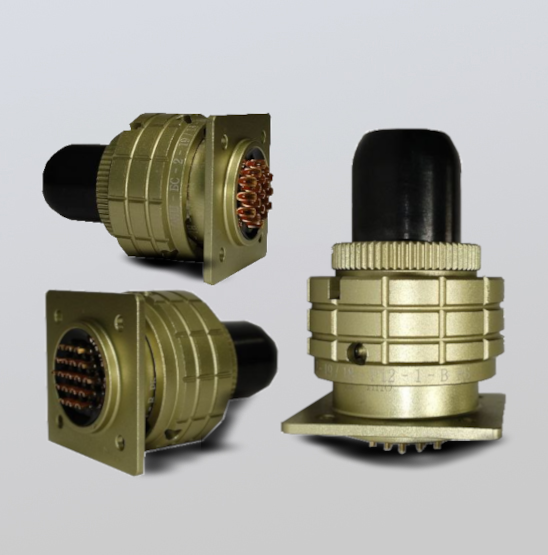

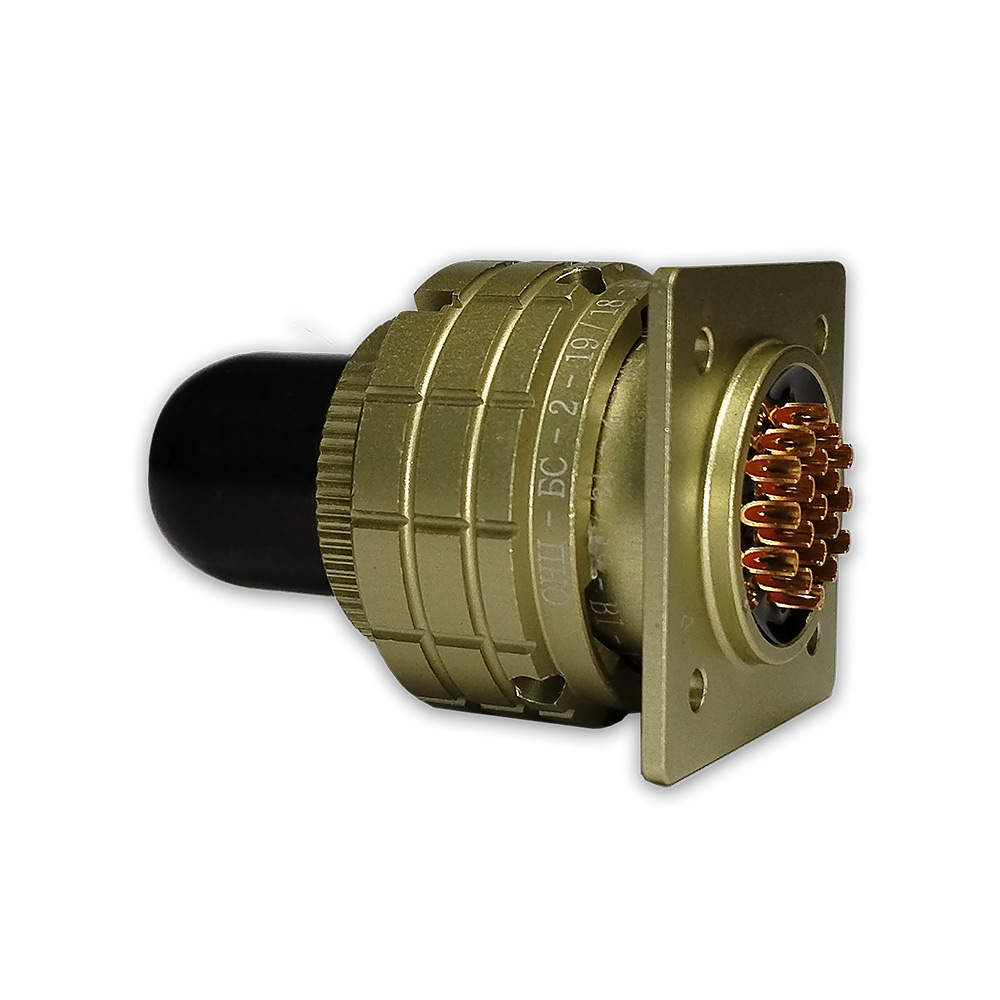

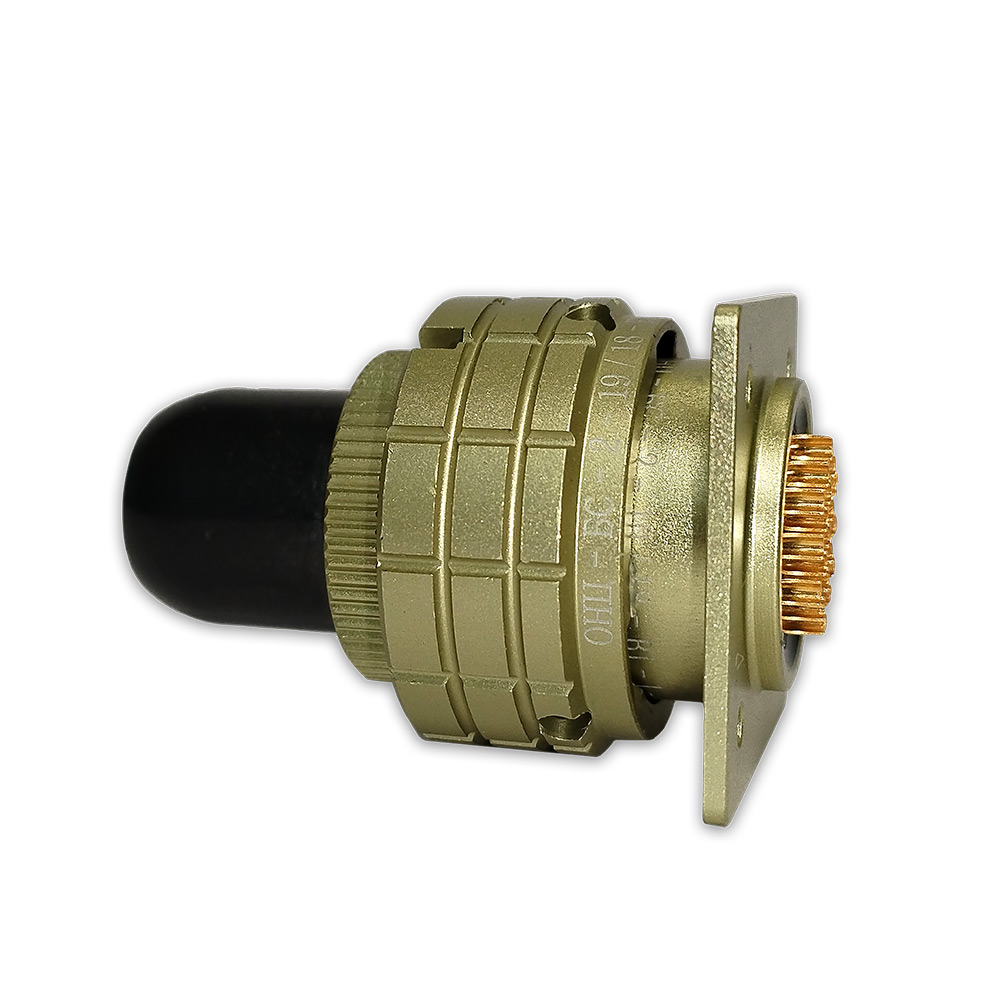

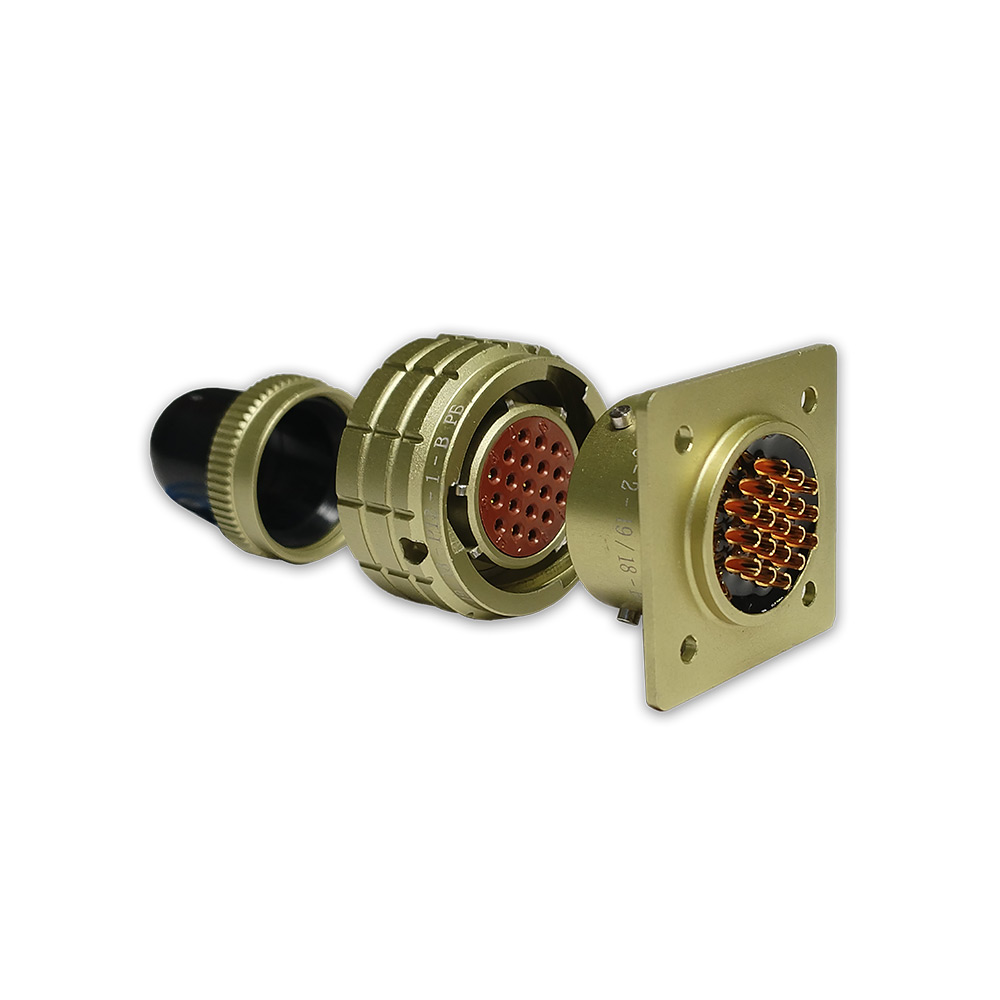

Соединители ОНЦ-БС РБ состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения.
Сочленение соединителей — байонетное.

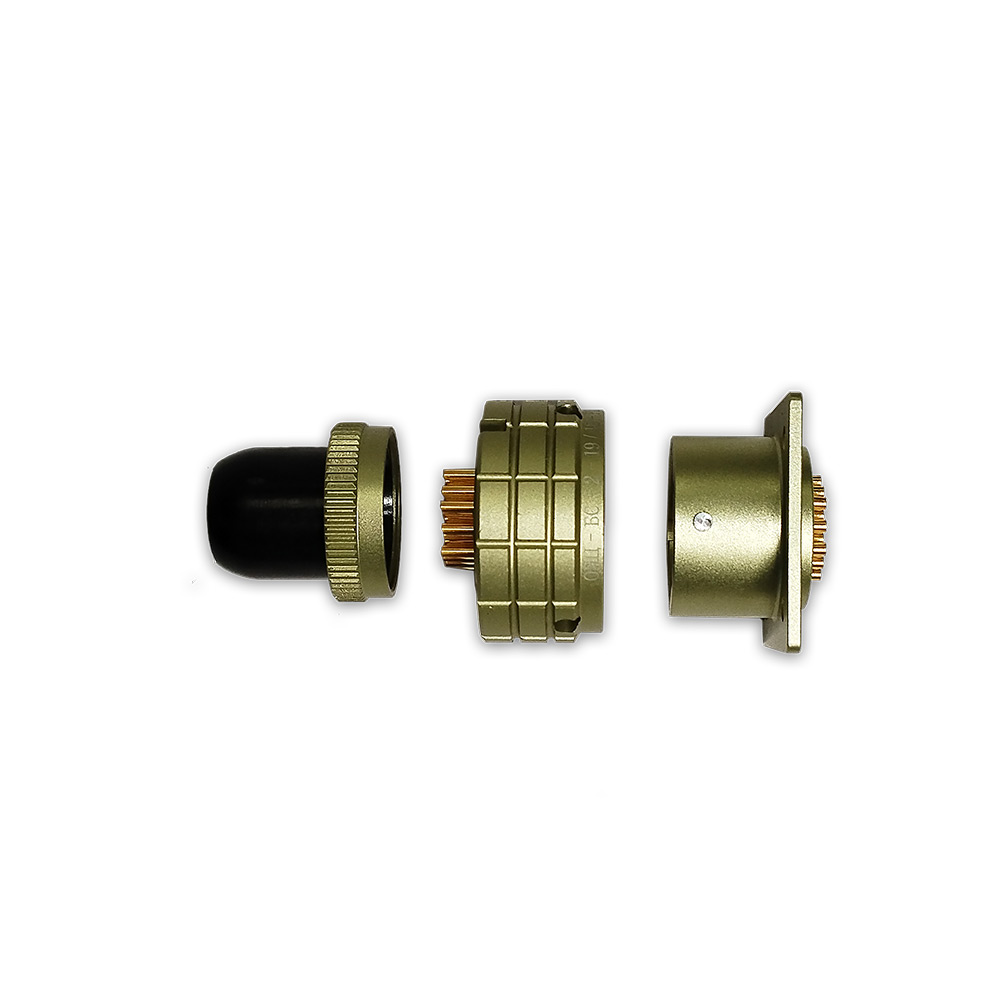

Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Покрытие контактов по ГОСТ 9.303:
ОНЦ-БС-2 - золото
ОНЦ-БС-1 - серебро
| Наименование | Значение |
| Диаметр контактов, мм | 1 |
| Сопротивление контактов, мОм, не более | 5 |
| Сопротивление изоляции в нормальных климатических условиях, МОм, не менее | 1000 |
| Максимальное рабочее напряжение, В | 250 |
| Максимальный ток на одиночный контакт, А | 7 |
| Суммарная нагрузка на соединитель, А, не более: 4 контакта 7 контактов 10 контактов 19 контактов 32 контакта 50 контактов |
15 22 30 40 60 75 |
| Количество сочленений - расчленений | 500 |
| Скорость утечки воздуха для герметичных вилок при перепаде давления 9.806*104 Па (1кгс /см2), л/ч, не более | 0,01 |
|
№ |
Условный размер корпуса |
Схема расположения контактов |
Количество контактов |
Суммарная токовая нагрузка на соединитель, А |
Рабочий ток на каждый контакт, А |
Вариант поляризации |
|
1 |
10 |
 |
4 |
15 |
3,7 |
1 |
|
2 |
12 |
 |
7 |
22 |
3,1 |
1 |
|
3 |
14 |
 |
10 |
30 |
3 |
1, 2, 3 |
|
4 |
18 |
 |
19 |
40 |
2,1 |
1, 2, 3 |
|
5 |
22 |
 |
32 |
60 |
1,8 |
1, 2, 3 |
|
6 |
27 |
 |
50 |
75 |
1,5 |
1, 2, 3 |
| ОНЦ-БС | 1 | 4 / | 10 - | В(Р) | 1 - | 1 - | В |
РБ |
| Тип соединителя | ||||||||
| Покрытие контактов: 1 – серебро; 2 – золото. |
||||||||
| Количество контактов: 4, 7, 10, 19, 32, 50 |
||||||||
| Условный размер вилки (розетки): 10, 12, 14, 18, 22, 27 |
||||||||
| Часть соединителя: В – вилка; Р – розетка. |
||||||||
| Конструктивное исполнение: 1 – приборная часть без кожуха; 12 – кабельная часть неэкранированная с прямым кожухом. |
||||||||
| Многопозиционная поляризация корпусов 1, 2, 3 – варианты поляризации (см. таблицу) | ||||||||
| Всеклиматическое исполнение | ||||||||
|
Страна происхождения: Республика Беларусь |
||||||||
Пример обозначения:
