Соединители ОНП-ВС-103 РБ/ОКП-ВС-02 РБ / ОНп-ВС-117 РБ/ ОКп-ВС-01 РБ

ОНП-ВС-103 РБ/ОКП-ВС-02 РБ/ ОНп-ВС-117 РБ/ ОКп-ВС-01 РБ - соединители, предназначенные для авиационной техники. Комбинированный тип, извлекаемые контакты, устойчивость к воздействию экстремальных температур (-60 до +125°C ) и пониженному атмосферному давлению позволяют с успехом использовать данный тип соединителей в авиации.

Заказать

Наличие и срок поставки уточняйте по телефону: +7 (495) 657-87-37

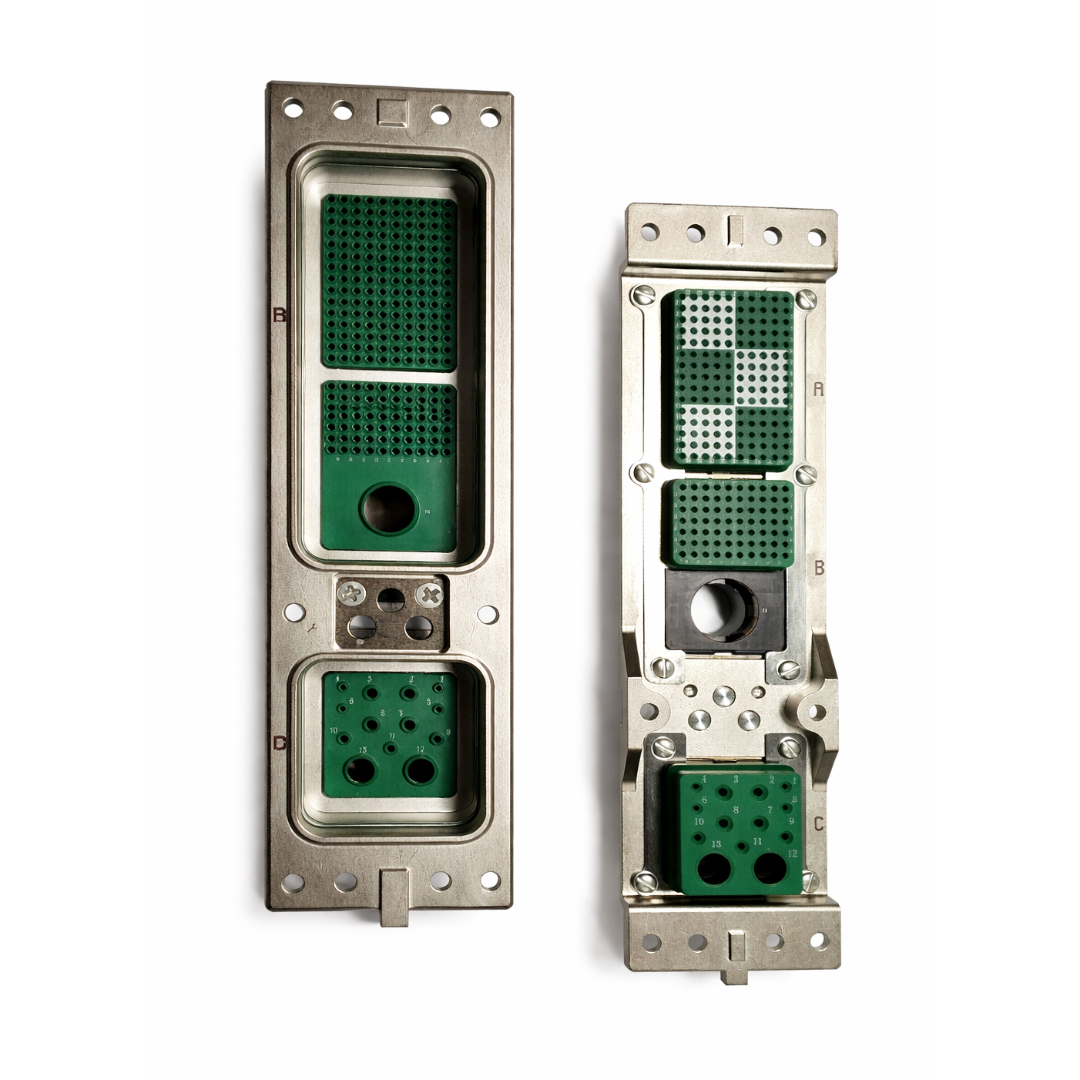

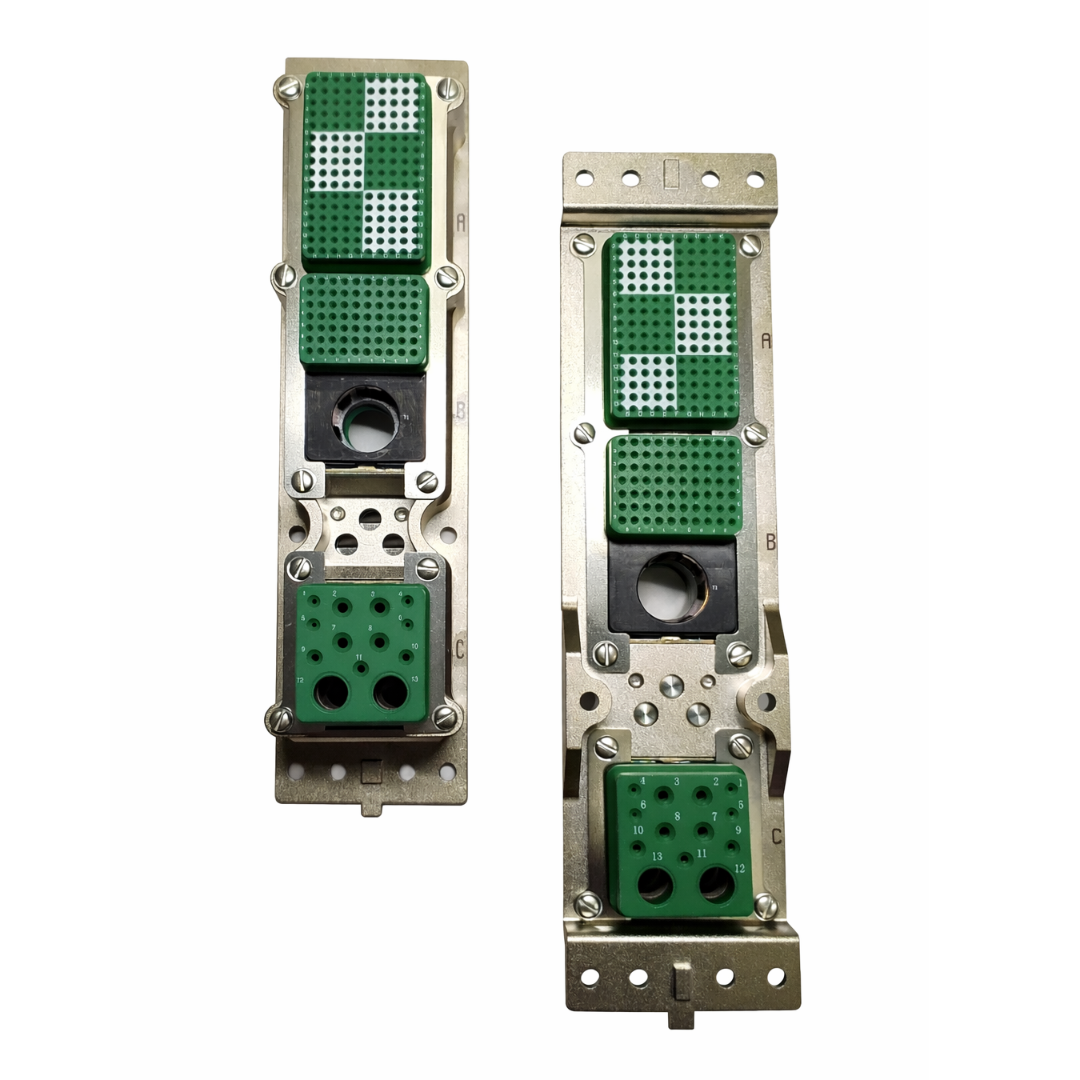

АО "ТЕСТПРИБОР" поставляет соединители типов ОНП-ВС-103 РБ/ОКП-ВС-02 РБ/ ОНп-ВС-117 РБ/ ОКп-ВС-01 РБ. Это прямоугольный электрический соединитель с извлекаемыми контактами, предназначенный для применения в авиационной технике.

Особенности соединителей:

  • Врубные
  • Применяются в авиационной технике
  • Комбинированные (радиочастотные и низкочастотные соединители)
  • Климатическое исполнение В

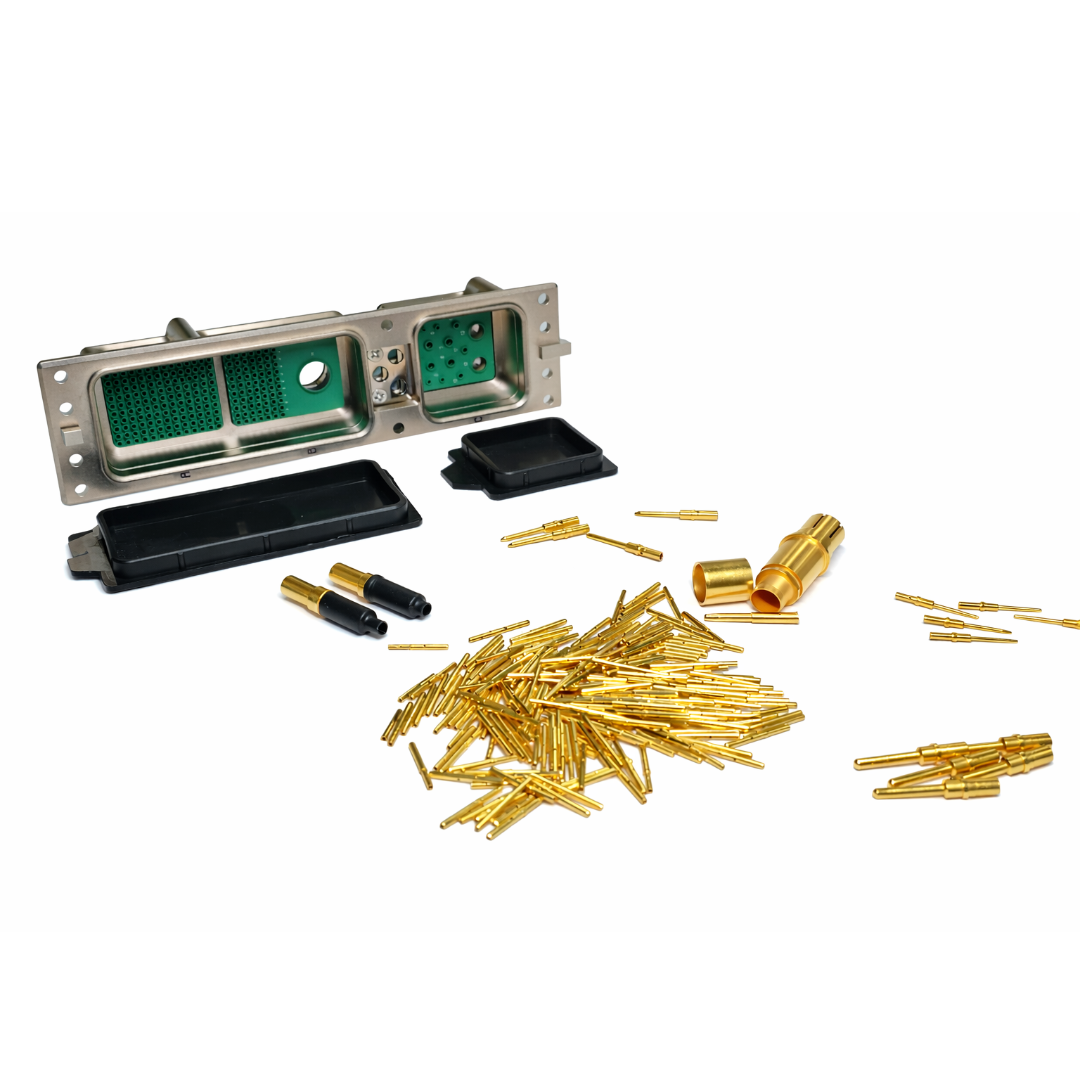

  • Извлекаемые контакты
  • Кодирующие элементы
  • Покрытие контактов: золото
  • Метод монтажа: обжимка, пайка
  • Стандарты: ТАСФ.434410.005ТУ (ОТК)

Наименование Значение
Максимальное рабочее напряжение между любыми соседними НЧ контактами, а также между корпусом сочлененного соединителя и любым соседним НЧ контактом - 250 В, РЧ контактами - 100 В
РЧ контактов РЧ5-325 В,РЧ1-1000 В
Рабочий ток на контакт, не более для условного размера 1,0 - 4,5 А
Сопротивление электрического контакта, не более для условного размера НЧ контакты: 2,0 – 8,0 мОм, РЧ контакты: 0,2- 2,1 мОм
Сопротивление изоляции в нормальных климатических условиях, не менее НЧ - 5000 МОм, РЧ - 1000 МОм

СОЕДИНИТЕЛЯМ ПРИСВОЕНЫ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, КОТОРЫЕ СОСТОЯТ ИЗ СЛЕДУЮЩИХ КЛАССИФИКАЦИОННЫХ ПРИЗНАКОВ:

ОНП-ВС-103

1

Р

302

А

0

Н

0

0

0

В

РБ

Тип
ОНП-ВС-103
ОНп-ВС-117
ОКП-ВС-02
ОКп-ВС-01























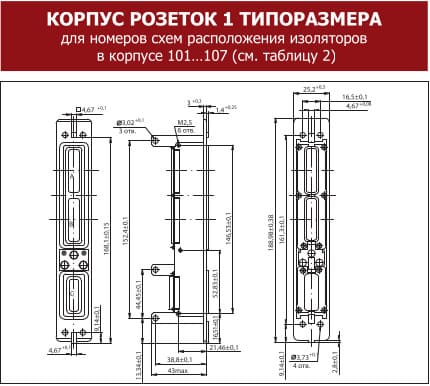

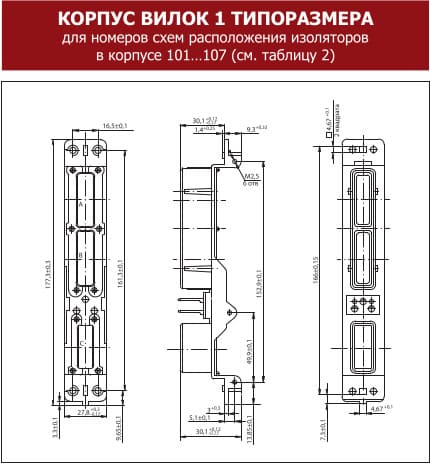

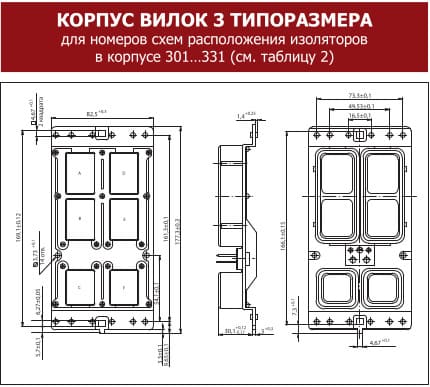

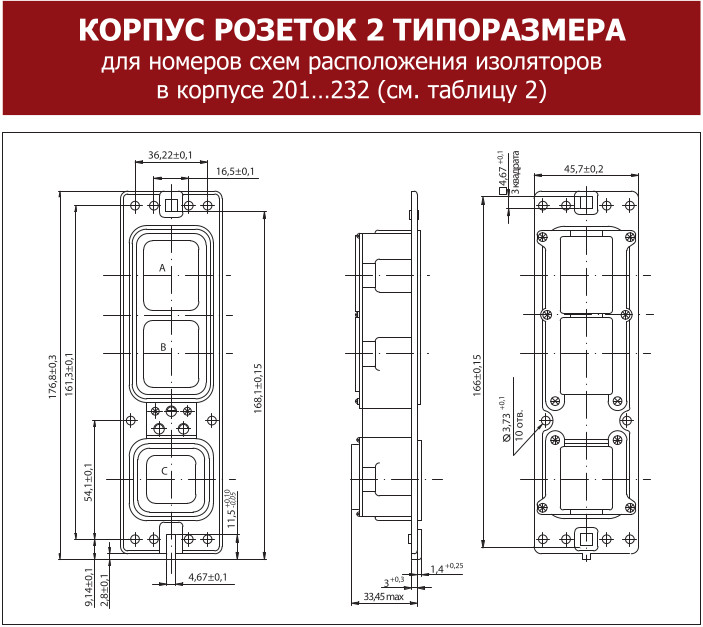

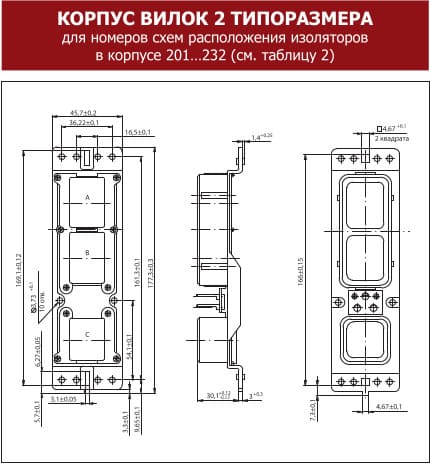

Типоразмер соединителя 1 (2, 3)





















Часть соединителя:
В - вилка (штырь)
Р - розетка (гнездо)

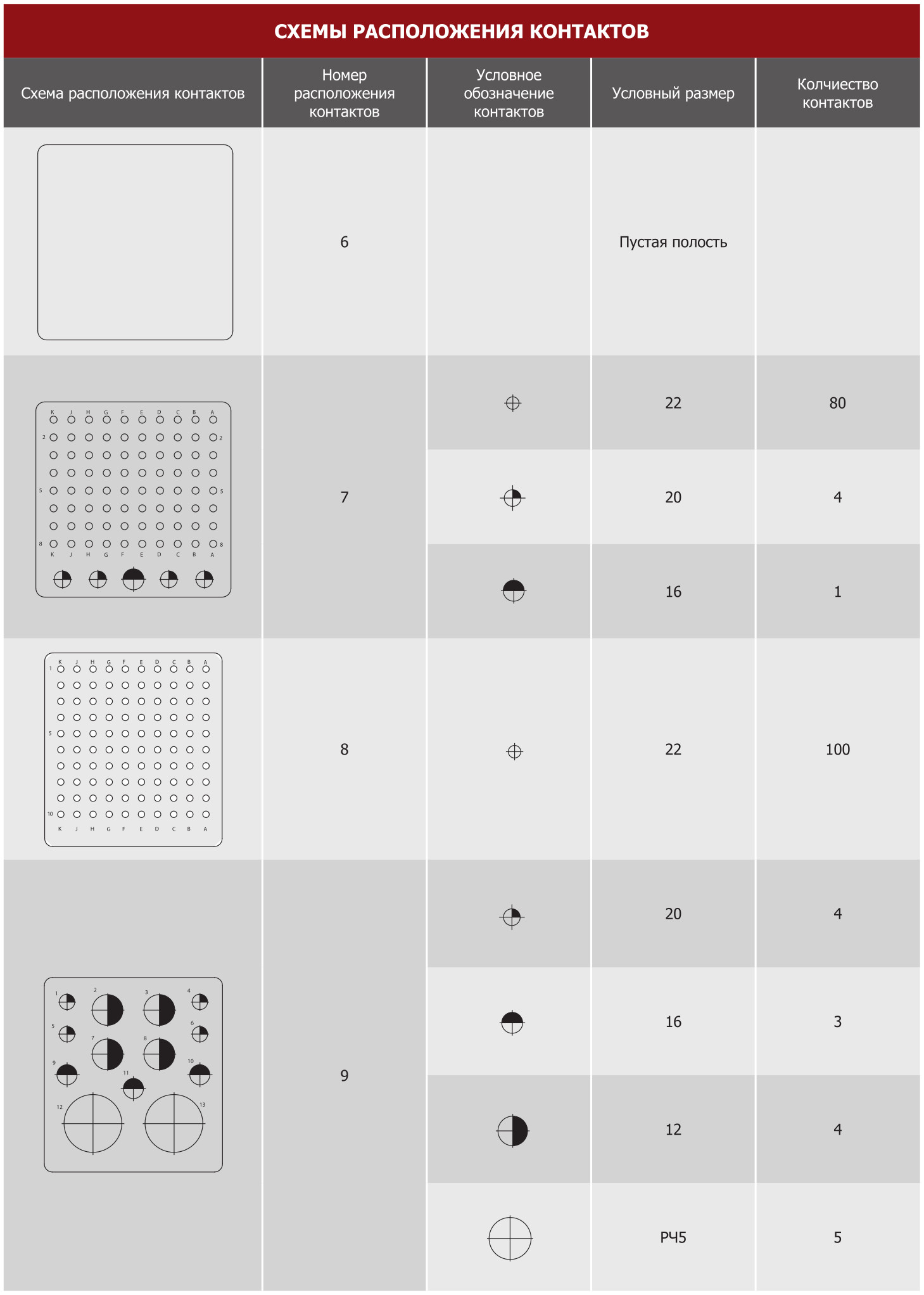

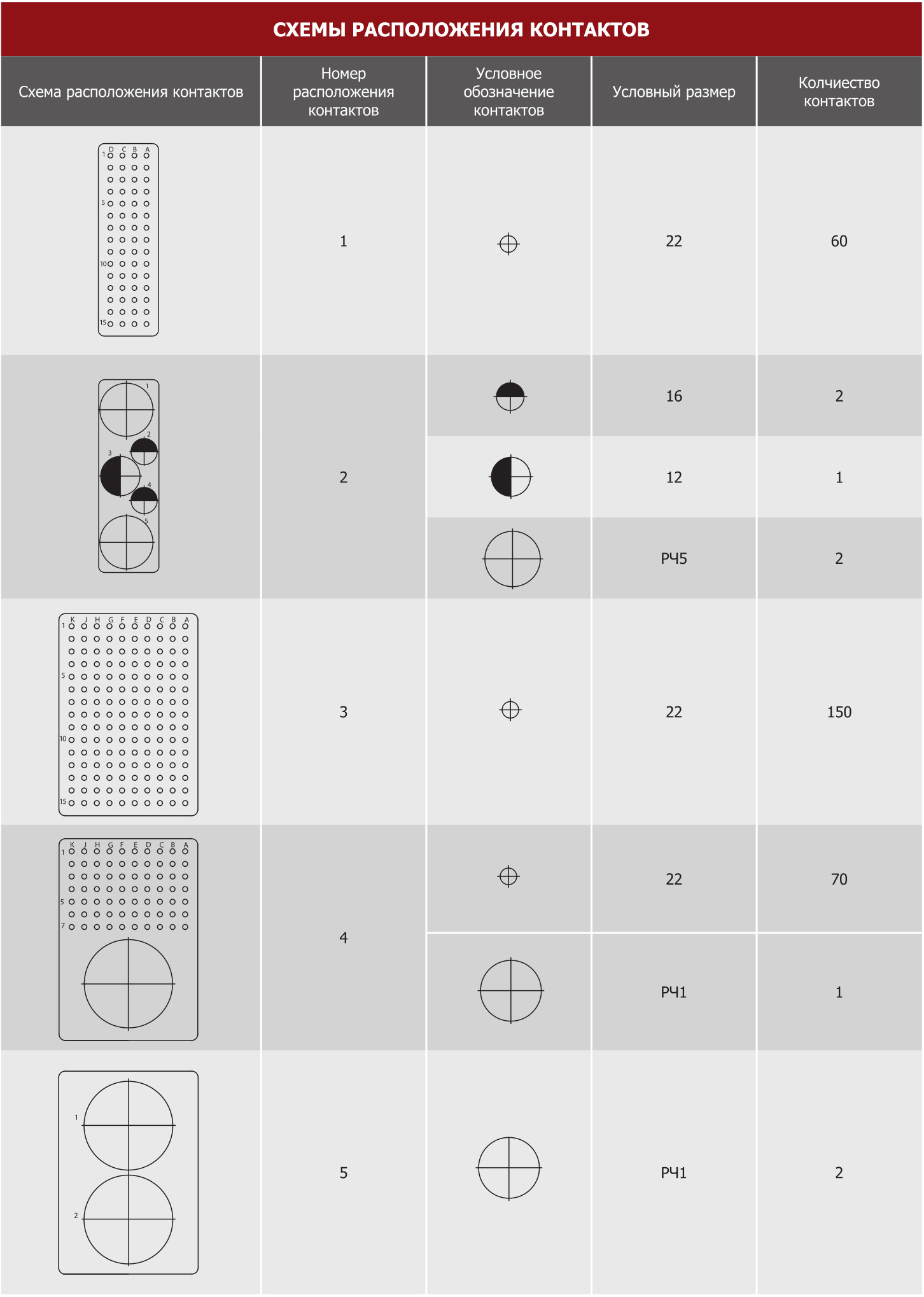

Схемы расположения изоляторов в корпусе (см. схемы расположения изоляторов в корпусе соединителя)

















Исполнение по степени защищаемости:
А - незащищенное
Б - полузащищенное
Д - задищенное















Наличие контактов из термоэлектродных материалов:
0 - отсутствует
1 - присутствует - материал: хромель
2 - присутствует - материал: алюмель













Способ крепления корпуса соединителя на объекте:
Н - жесткое
П - плавающее











1,2,3,4 - исполнение гнезд розеток ОНп-ВС-117 и ОКп-ВС-01 в зависимости от длины хвостовиков
Для соединителей ОНП-ВС-103 и ОКП-ВС-02 проставляется - 0









1 - наличие РЧ контакта размера 5
При отсутствии РЧ соединителя размера 5 проставляется - 0







1, 2, 3 - исполнение РЧ контакта размера 1
При отсутствии РЧ контакта размера 1 проставляется - 0





Всеклиматическое исполнение



Фирменная маркировка

Механические факторы:
Вибрация, диапазон частот, Гц 1…2000
Вибрация, ускорение, м2 200 (20g)
Одиночные удары, ускорение, м/с2 10000 (1000g)
Многократные удары, ускорение,м/с2 1500 (150g)
Линейные нагрузки, ускорение, м/с2 1000 (100g)
Акустические шумы, диапазон частот, ГЦ 50…10000

Климатические факторы:
Температура окружающей среды, ºС от -60 до +100
Смена температур, ºС от -60 до +125(с учетом температуры перегреваконтактов)
Атмосферное пониженное давление рабочее, Па (мм.рт.ст.) 1,3·102 (1,0)
