Соединители D-SUB
Соединители D-SUB - надёжные электрические соединители D-образной формы для различных областей применения, в том числе компьютерной техники. Конструкция с несколькими рядами контактов в защитном экранирующем кожухе обеспечивает эффективную передачу данных и защиту сигнала от электромагнитных помех.
Наличие и срок поставки уточняйте по телефону: +7 (495) 657-87-37

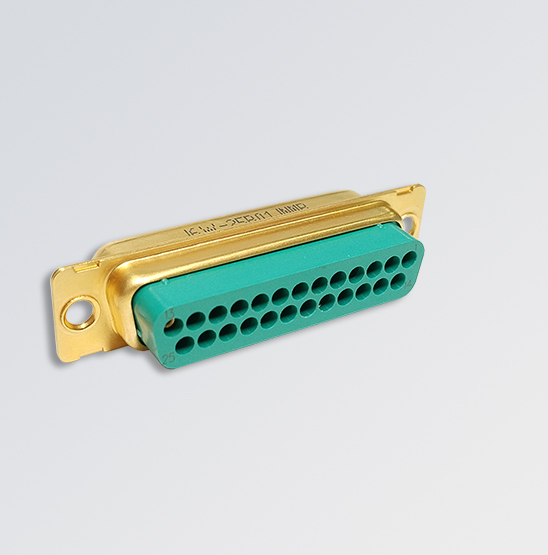

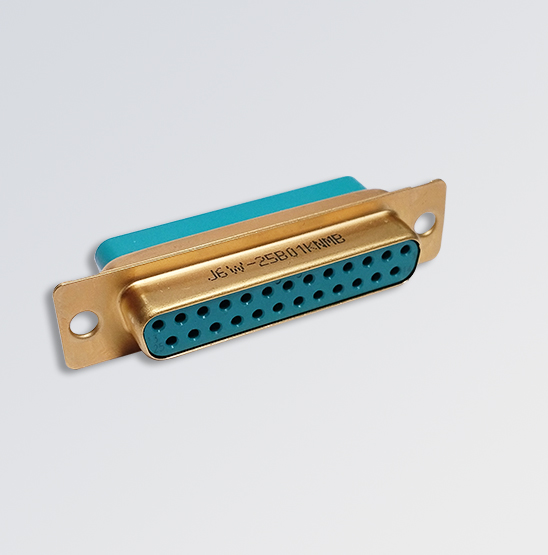

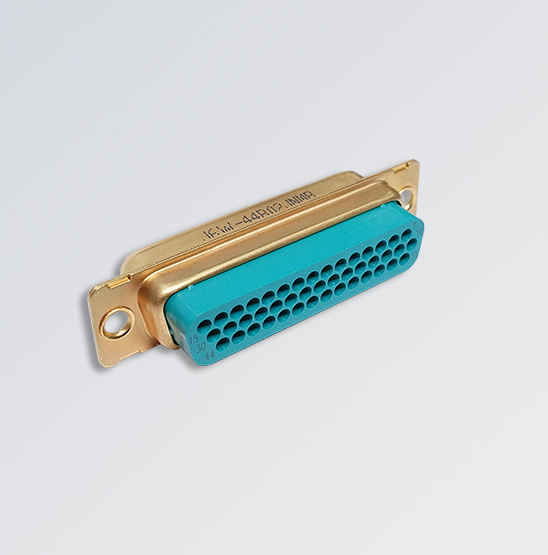

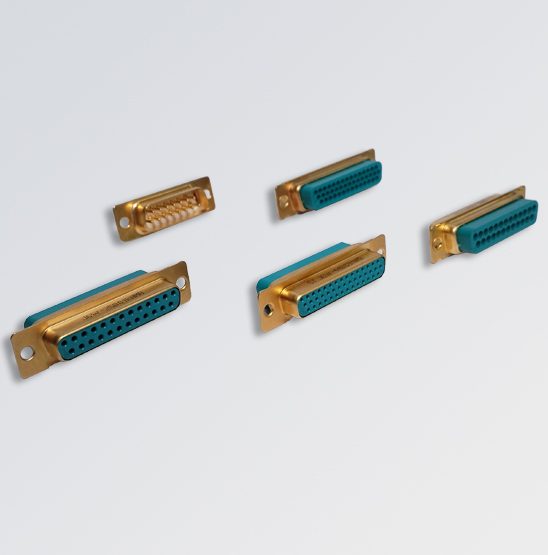

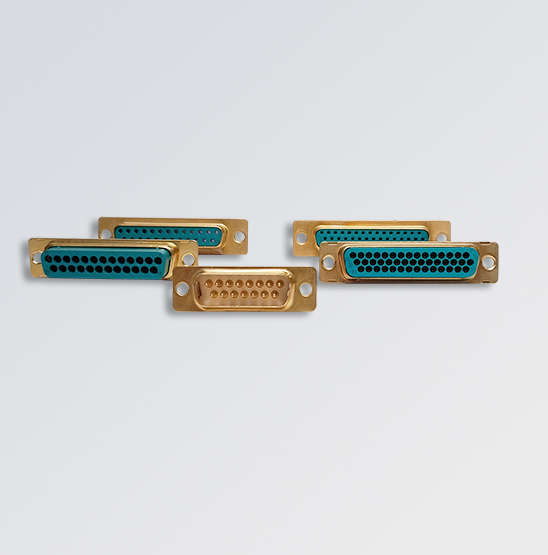

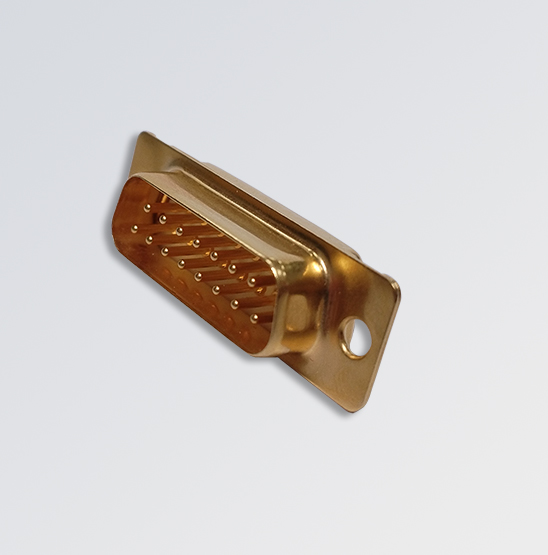

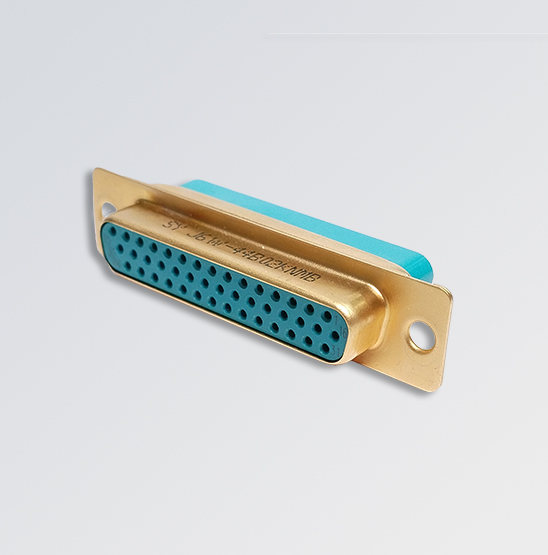

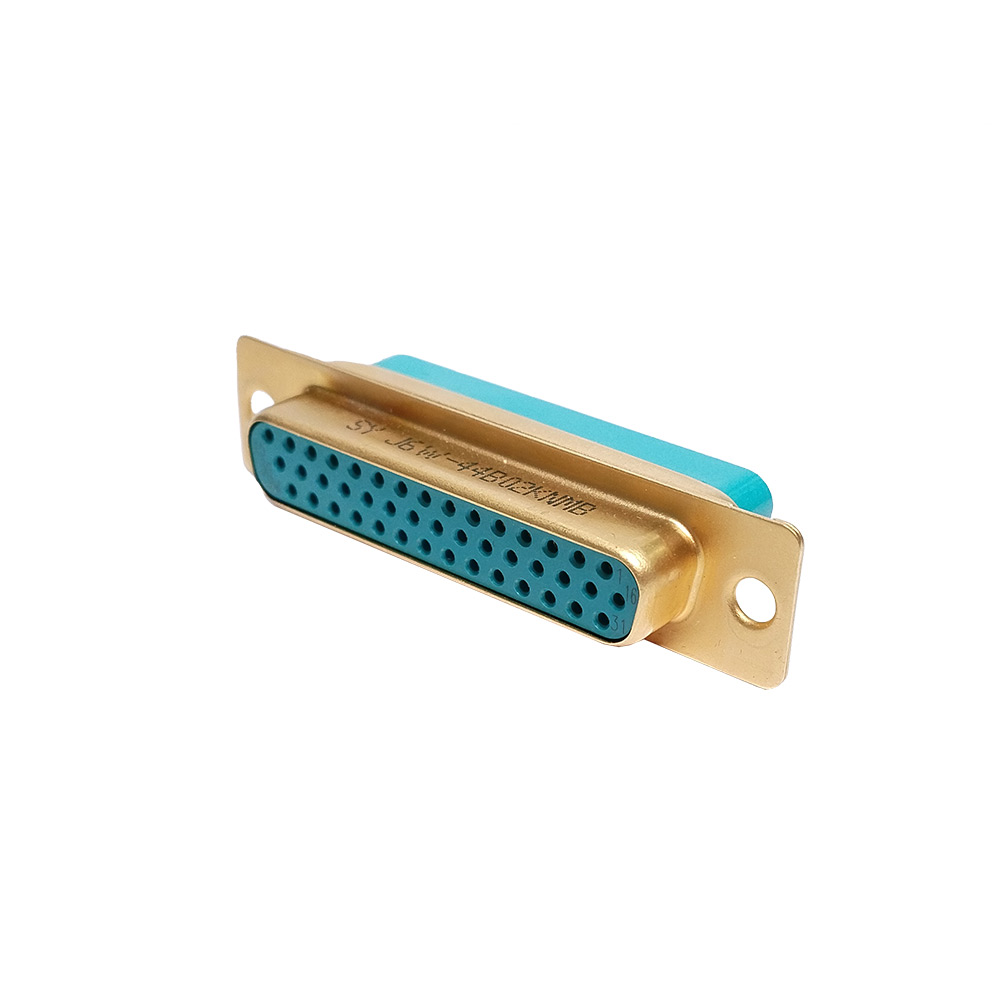

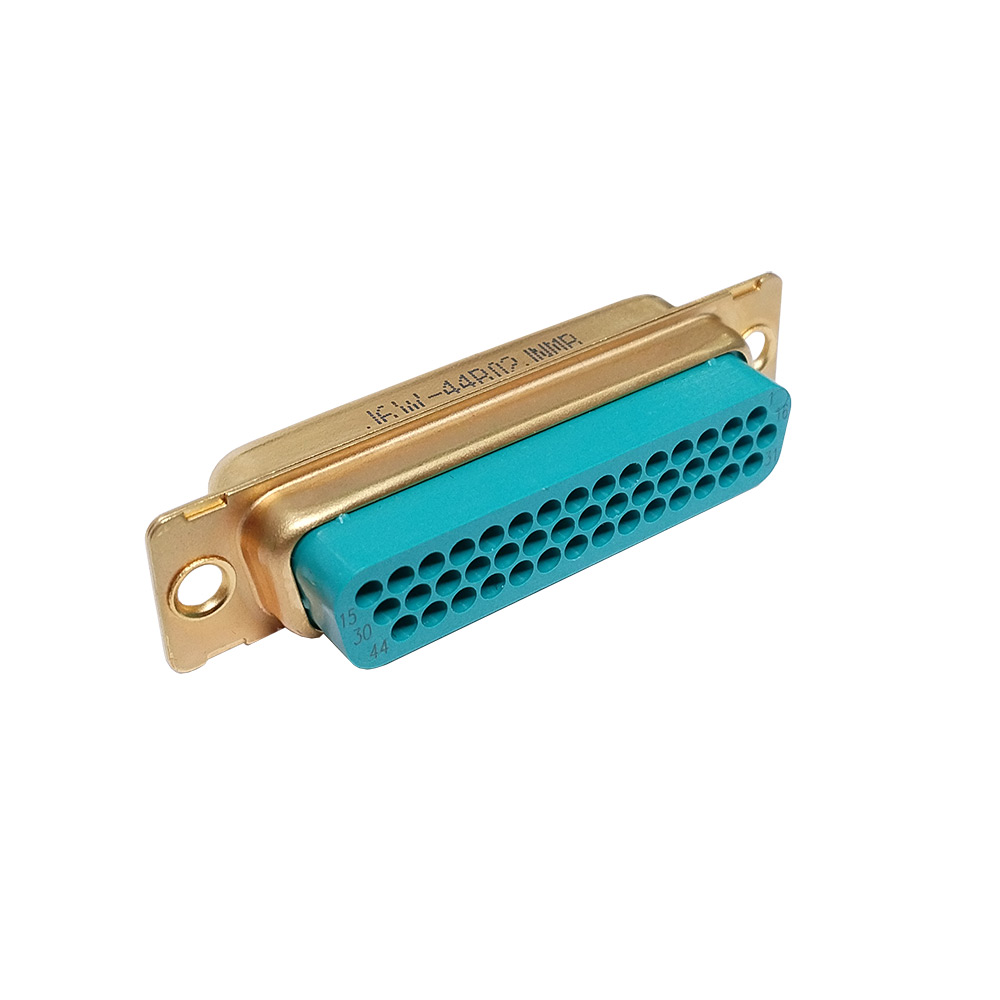

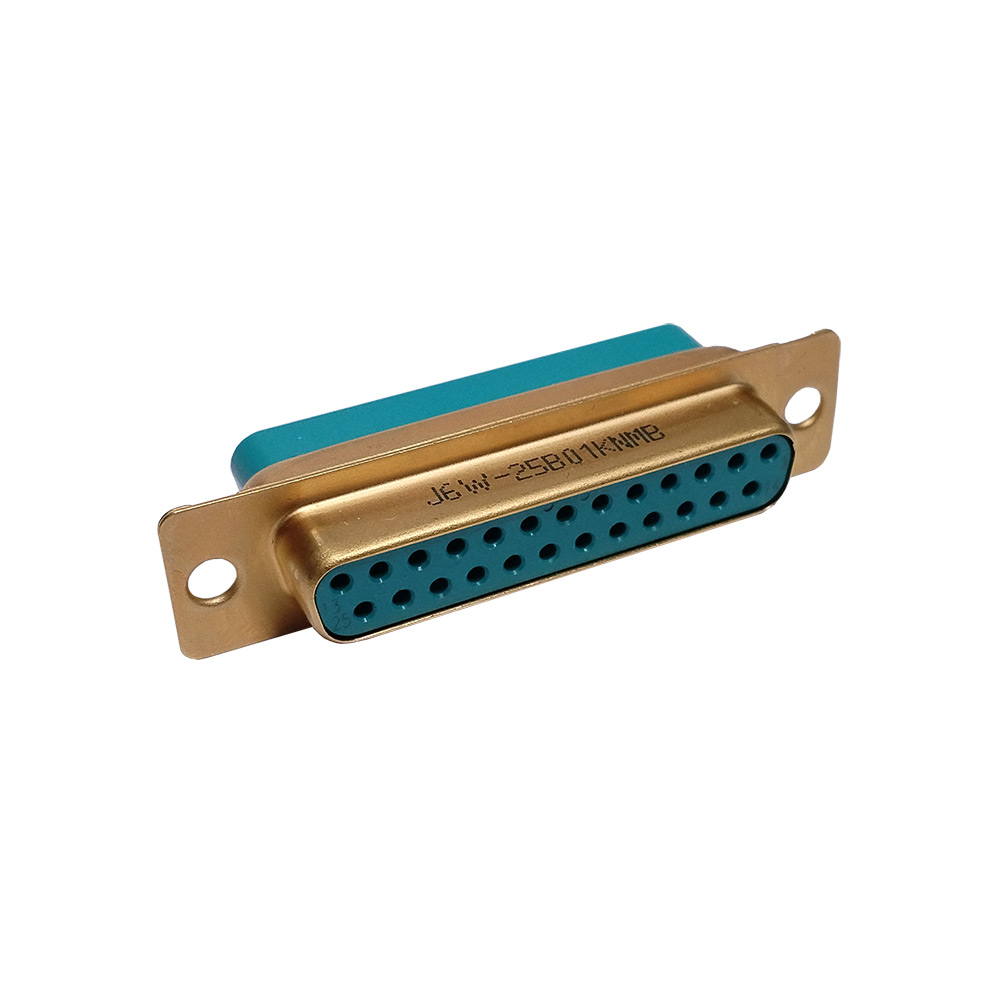

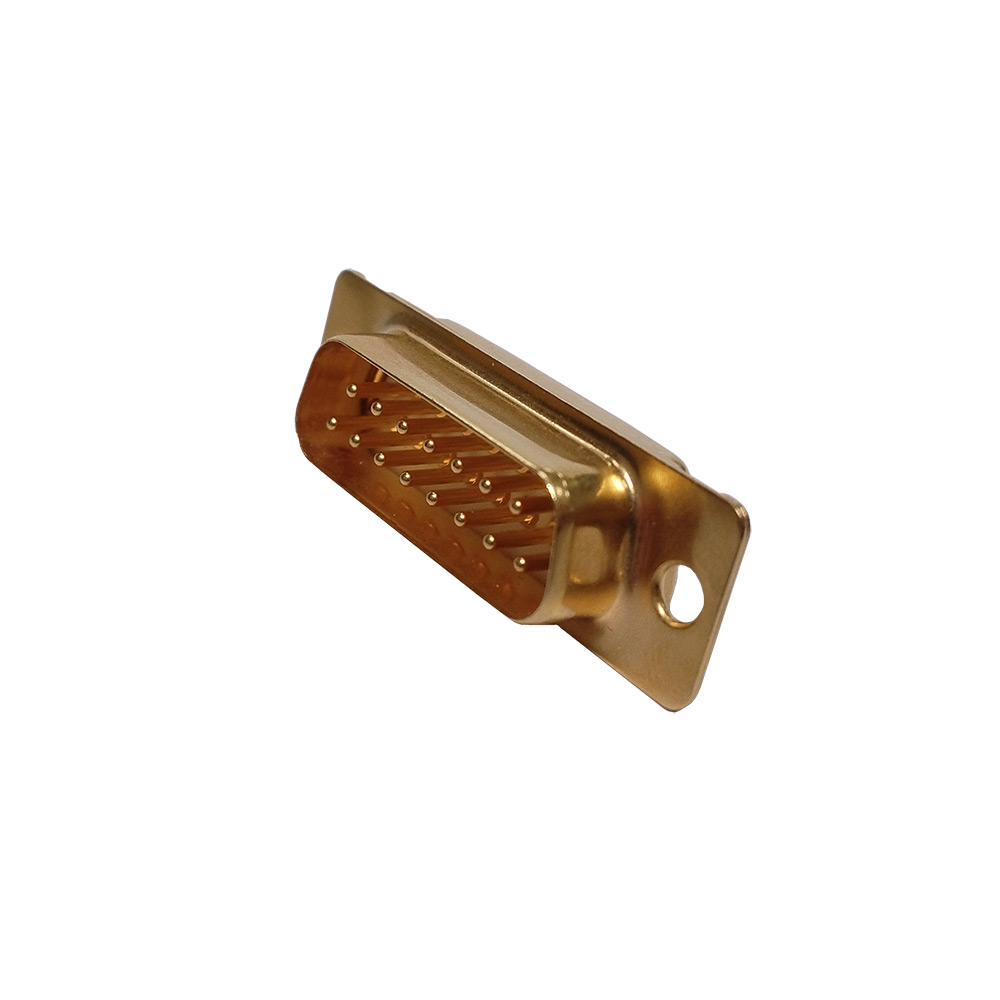

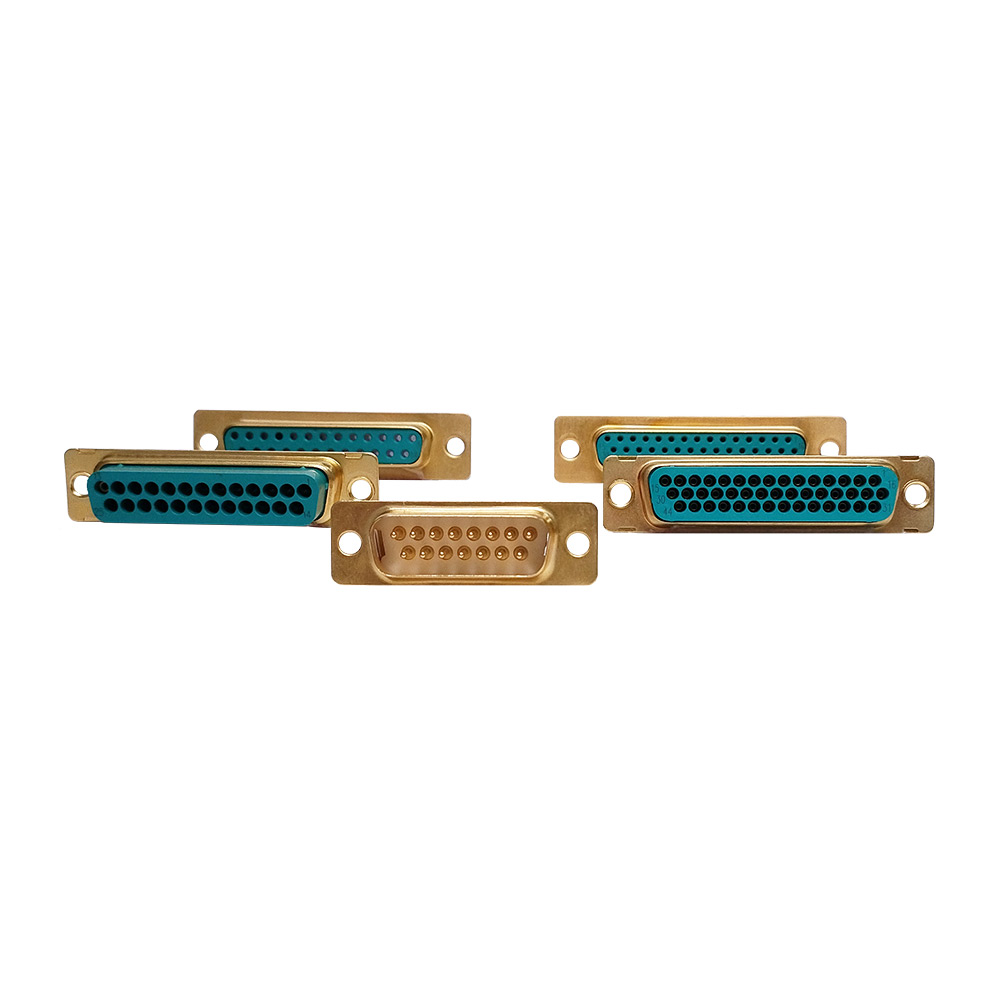

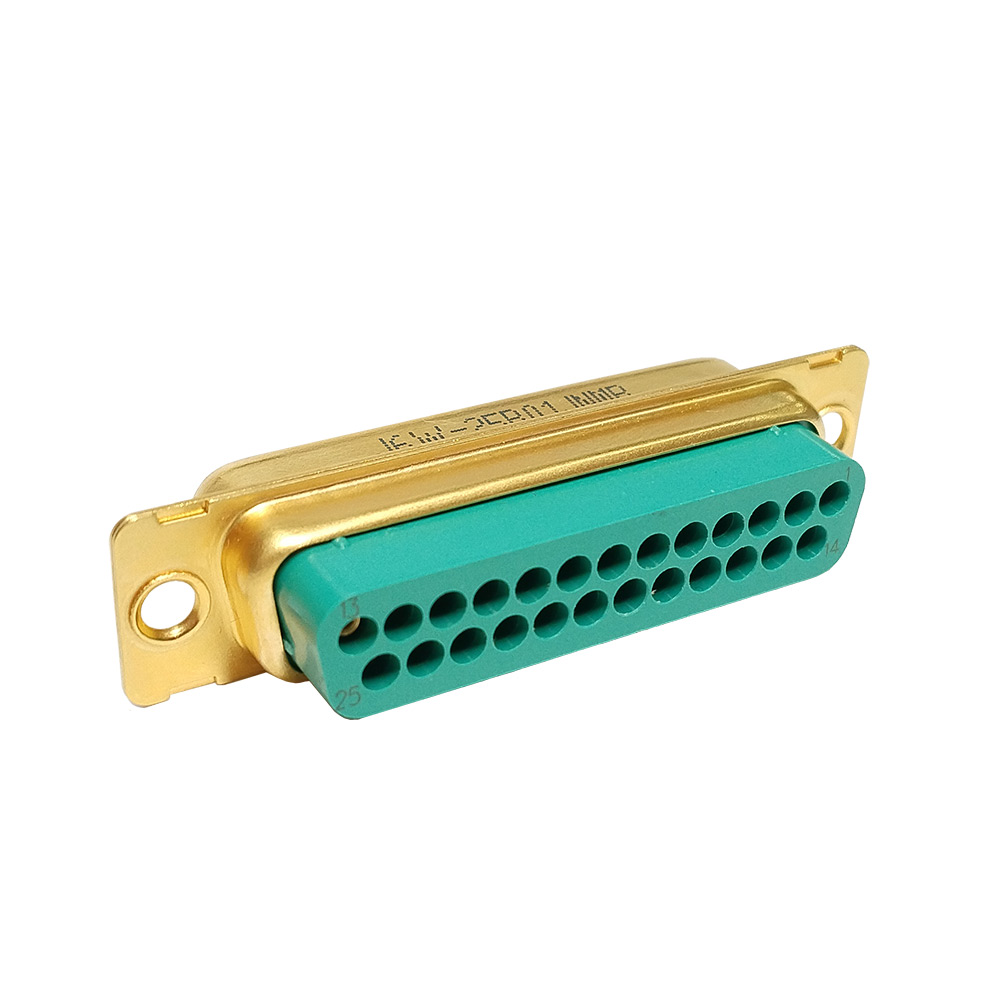

Высоконадежные прямоугольные электрические разъемы серии J6W, которые соответствуют европейским высоконадежным прямоугольным электрическим соединителям аэрокосмического класса серии D-Sub.
Соответствующие характеристики и размеры соответствуют требованиям ESA/ESCC3401 и MIL-DTL-24308 и могут быть полностью взаимозаменяемы с зарубежными изделиями тех же спецификаций.
Аналог соединителей производства: C&K / SOURIAU
| Наименование | Значение |
| Маx.ток на контакт, А | 7,5 |
| Max.рабочее напряжение, В | 110 |
| Сопротивление изоляции при напряжении 500 В, МОм При нормальных условиях При повышенной влажности При повышенной температуре |
5000 1000 500 |
| Напряжение пробоя,В при стандартной плотности контактов при повышенной плотности |
1250 1000 |
| Усилие удержания контакта, Н 22 20 8 |
40 40 50 |
| Механические факторы | |
| Среднеквадратичное значение ускорения, g | 23,1 |
| Синусоидальная вибрация от 10 до 2000 Гц, ускорение, м/с2 | 196 |
| Случайная вибрация спектральная плотность мощности, g2/Гц | 0,4 |
| Климатические факторы | |
| Атмосферное давление, кПа | 101,3-4,4 |
| Относительная влажность воздуха при t° 40 ±2 °С, % | 90-95 |
| Диапазон рабочих t°, С° | -65…+125 |
| Тип изделия | Аналог | Наименование |
| Соединитель | 3401 001 01B DAM 15P NMB | J6W-15A01J1NMB |
| Соединитель | 3401 001 01B DAM 15S NMB | J6W-15A01K1NMB |
| Соединитель | 3401 001 01B DBM 25P NMB | J6W-25B01J1NMB |
| Соединитель | 3401 001 01B DBM 25S NMB | J6W-25B01K1NMB |
| Соединитель | 3401 001 01B DCM 37P NMB | J6W-37C01J1NMB |
| Соединитель | 3401 001 01B DCM 37S NMB | J6W-37C01K1NMB |
| Соединитель | 3401 001 01B DDM 50P NMB | J6W-50D01J1NMB |
| Соединитель | 3401 001 01B DDM 50S NMB | J6W-50D01K1NMB |
| Соединитель | 3401 001 01B DEM 9P NMB | J6W-9E01J1NMB |
| Соединитель | 3401 001 01B DEM 9S NMB | J6W-9E01K1NMB |
| Соединитель | 3401 001 02B DAM 26P NMB | J6W-26A02J1NMB |
| Соединитель | 3401 001 02B DAM 26S NMB | J6W-26A02K1NMB |
| Соединитель | 3401 001 02B DBM 44P NMB | J6W-44B02J1NMB |
| Соединитель | 3401 001 02B DBM 44S NMB | J6W-44B02K1NMB |
| Соединитель | 3401 001 02B DCM 62P NMB | J6W-62C02J1NMB |
| Соединитель | 3401 001 02B DCM 62S NMB | J6W-62C02K1NMB |
| Соединитель | 3401 001 02B DDM 78P NMB | J6W-78D02J1NMB |
| Соединитель | 3401 001 02B DDM 78S NMB | J6W-78D02K1NMB |
| Соединитель | 3401 001 02B DEM 15P NMB | J6W-15E02J1NMB |
| Соединитель | 3401 001 02B DEM 15S NMB | J6W-15E02K1NMB |
| Соединитель | 3401 001 02B DFM 104P NMB | J6W-104F02J1 |
| Соединитель | 3401 001 02B DFM 104S NMB | J6W-104F02K1 |
| Соединитель | 3401 002 01B DAMA 15P NMB FO | J6W-15A01JNMB |
| Соединитель | 3401 002 01B DAMA 15S NMB FO | J6W-15A01KNMB |
| Соединитель | 3401 002 01B DBMA 25P NMB FO | J6W-25B01JNMB |
| Соединитель | 3401 002 01B DBMA 25S NMB FO | J6W-25B01KNMB |
| Соединитель | 3401 002 01B DCMA 37P NMB FO | J6W-37C01JNMB |
| Соединитель | 3401 002 01B DCMA 37S NMB FO | J6W-37C01KNMB |
| Соединитель | 3401 002 01B DDMA 50P NMB FO | J6W-50D01JNMB |
| Соединитель | 3401 002 01B DDMA 50S NMB FO | J6W-50D01KNMB |
| Соединитель | 3401 002 01B DEMA 9P NMB FO | J6W-9E01JNMB |
| Соединитель | 3401 002 01B DEMA 9S NMB FO | J6W-9E01KNMB |
| Соединитель | 3401 002 02B DAMA 26P NMB FO | J6W-26A02JNMB |
| Соединитель | 3401 002 02B DAMA 26S NMB FO | J6W-26A02KNMB |
| Соединитель | 3401 002 02B DBMA 44P NMB FO | J6W-44B02JNMB |
| Соединитель | 3401 002 02B DBMA 44S NMB FO | J6W-44B02KNMB |
| Соединитель | 3401 002 02B DCMA 62P NMB FO | J6W-62C02JNMB |
| Соединитель | 3401 002 02B DCMA 62S NMB FO | J6W-62C02KNMB |
| Соединитель | 3401 002 02B DDMA 78P NMB FO | J6W-78D02JNMB |
| Соединитель | 3401 002 02B DDMA 78S NMB FO | J6W-78D02KNMB |
| Соединитель | 3401 002 02B DEMA 15P NMB FO | J6W-15E02JNMB |
| Соединитель | 3401 002 02B DEMA 15S NMB FO | J6W-15E02KNMB |
| Соединитель | 3401 002 02B DFMA 104P NMB FO | J6W-104F02JNMB |
| Соединитель | 3401 002 02B DFMA 104S NMB FO | J6W-104F02KNMB |
| Контакт | 3401 005 01B | J6W-00501 |
| Контакт | 3401 005 02B | J6W-00502 |
| Контакт | 3401 005 03B | J6W-00503 |
| Контакт | 3401 005 04B | J6W-00504 |
| Контакт | 3401 005 07B | J6W-00507 |
| Контакт | 3401 005 08B | J6W-00508 |
| Винт, крепление | 3401 022 01B NMB | J6W-02201NMB |
| Винт, крепление | 3401 022 02B NMB | J6W-02202NMB |
| Винт, крепление | 3401 022 03B NMB | J6W-02203NMB |
| Винт, крепление | 3401 022 44B NMB | J6W-02244NMB |
| Винт, крепление | 3401 022 45B NMB | J6W-02245NMB |
| Винт, крепление | 3401 022 46B NMB | J6W-02246NMB |
| Винт, крепление | 3401 022 47B NMB | J6W-02247NMB |
| Винт, крепление | 3401 022 69B NMB | J6W-02269NMB |
| Винт, крепление | 3401 022 70B NMB | J6W-02270NMB |
| Винт, крепление | 3401 022 71B NMB | J6W-02271NMB |
| Винт, крепление | 3401 022 72B NMB | J6W-02272NMB |
| Контакт | 3401 040 01B | J6W-04001 |
| Контакт | 3401 040 02B | J6W-04002 |
| Кожух | 3401 072 25B NMB | J6W-07225B |
| Кожух | 3401 072 26B NMB | J6W-07226B |
| Кожух | 3401 072 27B NMB | J6W-07227B |
| Кожух | 3401 072 28B NMB | J6W-07228B |
| Кожух | 3401 072 29B NMB | J6W-07229B |
| Кожух | 3401 072 35B NMB | J6W-07235 |
| Кожух | 3401 072 36B NMB | J6W-07236 |
| Кожух | 3401 072 37B NMB | J6W-07237 |
| Кожух | 3401 072 38B NMB | J6W-07238 |
| Кожух | 3401 072 39B NMB | J6W-07239 |
| Кожух | 3401 072 51B NMB | J6W-07251B |
| Кожух | 3401 072 52B NMB | J6W-07252B |
| Кожух | 3401 072 53B NMB | J6W-07253B |
| Кожух | 3401 072 54B NMB | J6W-07254B |
| Кожух | 3401 072 55B NMB | J6W-07255B |
