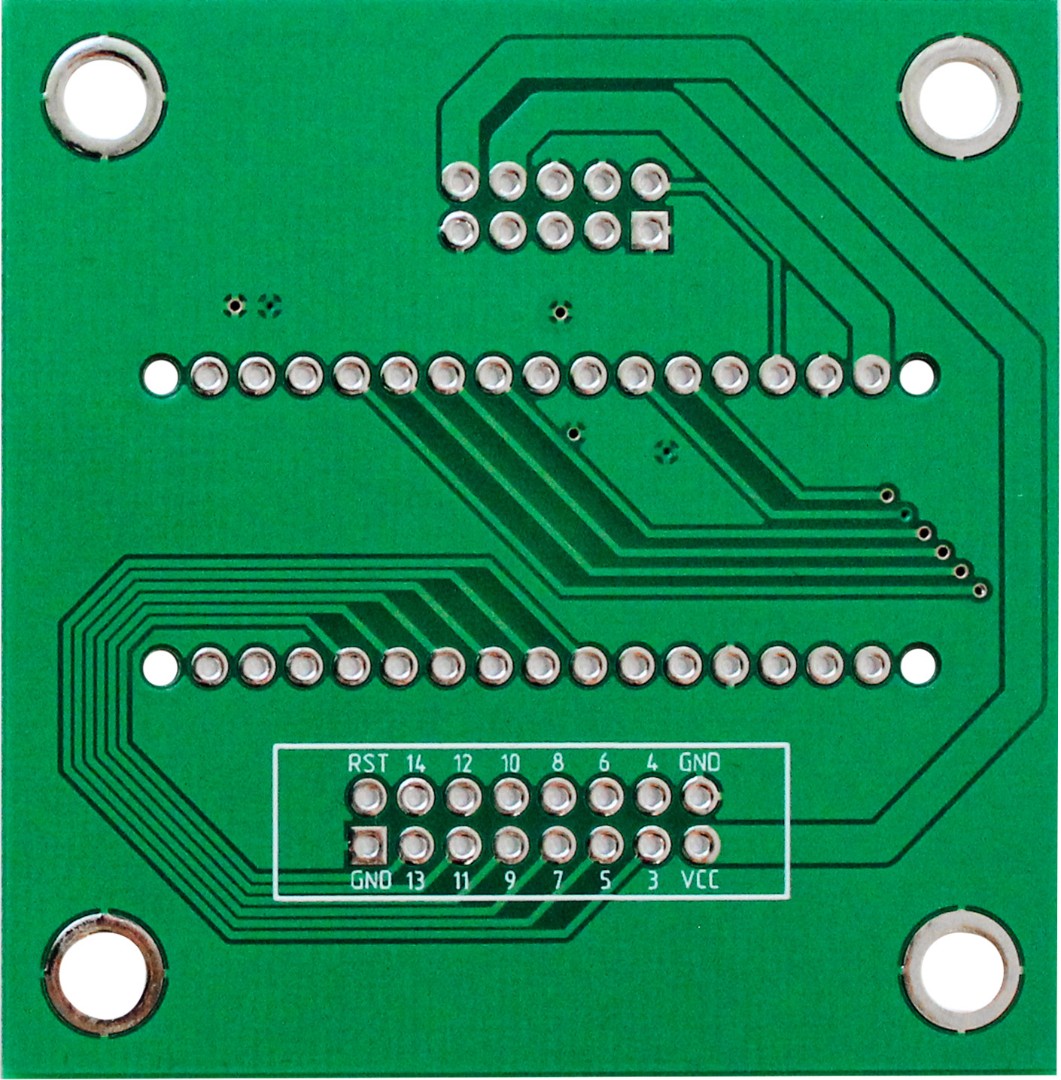

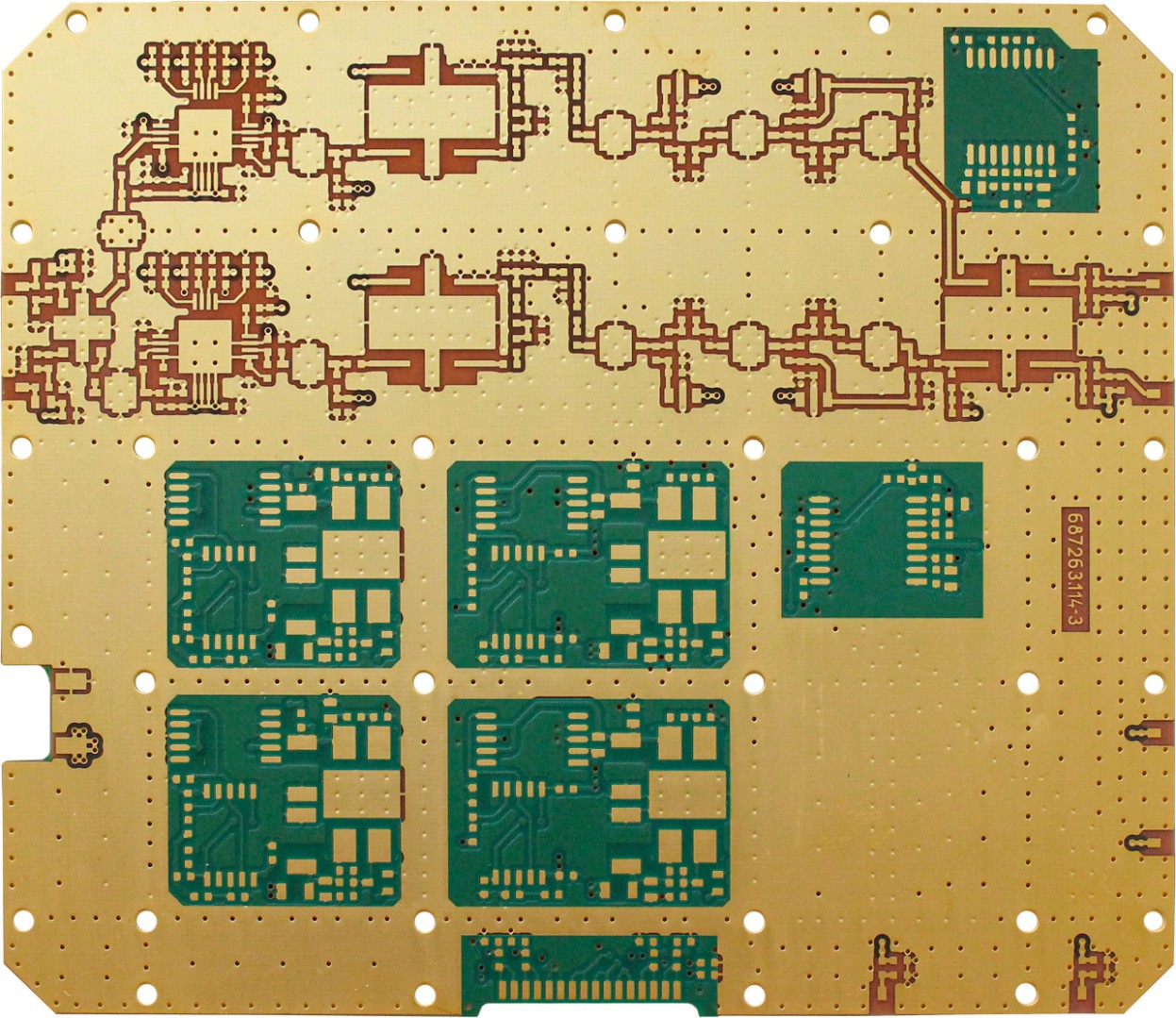

Односторонние, двусторонние, многослойные печатные платы
АО «ТЕСТПРИБОР» производит односторонние, двусторонние и многослойные печатные платы.
Печатные платы изготавливаются в соответствии с ГОСТ 23752-79 по конструкторской документации заказчика.
Для удобства заказчика инженеры и конструкторы компании готовы разработать топологию печатной платы по схеме электрической принципиальной и оформить конструкторскую документацию для ее изготовления.
|
Используемые материалы |
FR4 |
|
FR4 HiTg |
|
|
Rogers |
|
|
Максимальное количество слоев: Для плат на FR4 Для плат на Rogers |
До 20 слоев До 10 слоев |
|
Минимальная толщина платы, мм |
0,2 |
|
Минимальная ширина проводника, мм: фольга 35 мкм фольга 70 мкм фольга 105 мкм |
0,2 0,3 0,35 |
|
Минимальный зазор между проводниками, мм: фольга 35 мкм фольга 70 мкм фольга 105 мкм |
0,2 0,3 0,35 |
|
Поясок монтажной контактной площадки, мм |
0,2 |
|
Поясок площадки переходного отверстия, мм |
0,15 |
|
Максимальное отношение диаметра минимального металлизированного отверстия к толщине печатной платы: ПП толщиной менее 2,5 мм ПП толщиной более 2,5 мм |
§ 1:7 1:5 |
|
Диаметр межслойного переходного отверстия, мм |
§ 0,3-0,5 |
|
Минимальное расстояние между краями двух отверстий, мм |
§ 0,2 |
|
Диаметр металлизированного полуотверстия, мм |
§ 0,6-5,0 |
|
Отступ элементов топологии от контуров на внешних слоях, мм |
§ 0,25 |
|
Отступ элементов топологии от контуров на внутренних слоях, мм |
§ 0,25 |
|
Обработка контура платы |
§ Фрезерование |
|
Минимальный отступ металла от вскрытия маски, мм |
§ 0,1 |
|
Размер рабочего поля, мм: Для FR4 Для Rogers |
400×300 250×180 |
|
Финишные покрытия |
ПОС-63 |
|
Иммерсионное золочение |
|
|
Иммерсионное олово |
|
|
Иммерсионное серебро |
